Geassembleerde 3-fase groepenkast met 7 groepen, 6 lichtgroepen en 40A hoofdschakelaar. Deze zwarte opbouwkast van 390x220x90mm heeft 24 modules, IP20-bescherming en is PV-ready.

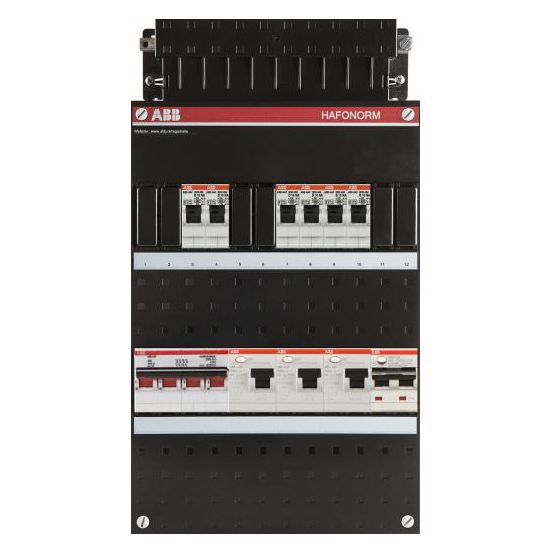

De ABB Hafonorm groepenkast 1SPF006972F0029 is een geassembleerde 3-fase groepenkast van ABB HAF met in totaal 7 groepen en 6 lichtgroepen, uitgevoerd als opbouwkast in zwarte kunststof behuizing.
Belangrijkste kenmerken
Deze ABB Hafonorm groepenkast is een complete, geassembleerde 3-fase groepenkast met één hoofdschakelaar van 40 A en in totaal 7 groepen, waarvan 6 lichtgroepen. De kast is uitgerust met installatie-/aardlekautomaten en drie aardlekschakelaars van 30 mA, waarbij 6 groepen achter een aardlekschakelaar zijn geplaatst.
De groepenkast is geschikt voor opbouwmontage en heeft een compacte afmeting van 390 x 220 x 90 mm (h x b x d). De behuizing is uitgevoerd in zwart kunststof met deksel en biedt een beschermingsgraad van IP20. De hoofdschakelaar is beschermd en de kast beschikt over een dubbele aardlekzekering (2 x RCD) en een zekering-lastscheider (MCB + 2 x RCD).
De ABB Hafonorm groepenkast heeft 2 rijen met in totaal 24 module-eenheden breedte en bevat 7 eenfasige miniatuurstroomonderbrekers (MCB) met uitschakelkarakteristiek B en een nominaal afschakelvermogen van 6 kA bij 230 V. De kast is voorzien van aanbouwmogelijkheid en is aangeduid als PV-ready.
Kenmerken op een rij
Geassembleerde ABB HAF Hafonorm 3-fase groepenkast met totaal 7 groepen en 6 lichtgroepen
Hoofdschakelaar 40 A, 4-polig, met bescherming en 3 aardlekschakelaars 30 mA
Beveiliging met installatie-/aardlekautomaten, 7 eenfasige MCB’s, karakteristiek B, 6 kA bij 230 V
Opbouwmontage, afmetingen 390 x 220 x 90 mm (h x b x d), zwarte kunststof behuizing met deksel, IP20
2 rijen, 24 module-eenheden breed, aanbouwmogelijkheid, dubbele aardlekzekering en zekering-lastscheider (MCB + 2 x RCD), PV-ready
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
1
Aantal aardlekschakelaars 30 mA
3
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
1
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
