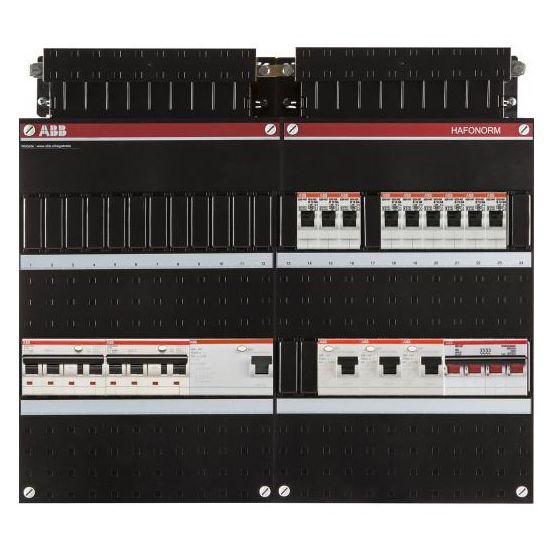

Geassembleerde 3-fase opbouwkast van zwart kunststof met 11 groepen, 40A hoofdschakelaar, 4 aardlekschakelaars en 2 aardlekautomaten. De kast heeft 2 rijen en 48 modules.
De ABB Hafonorm groepenkast 1SPF006972F0060 is een geassembleerde 3-fase groepenkast met in totaal 11 groepen en 9 lichtgroepen, uitgevoerd als opbouwkast in een zwarte kunststof behuizing.
Belangrijkste kenmerken
Deze ABB Hafonorm groepenkast is een complete, geassembleerde groepenkast voor 3-fase installaties. De kast beschikt over een hoofdschakelaar van 40 A met 4 polen en maakt gebruik van installatie-/aardlekautomaten als beveiliging. In totaal zijn er 11 groepen aanwezig, waarvan 9 lichtgroepen en 2 directe groepen, met 9 groepen achter de aardlekschakelaars.
De kast is uitgerust met 4 aardlekschakelaars van 30 mA en 2 aardlekautomaten. Daarnaast zijn er 1 eenfasige en 1 driefasige miniatuurstroomonderbreker (MCB) toegepast. De zekering-lastscheider (MCB + 2 x RCD) en dubbele aardlekzekering (2 x RCD) zijn aanwezig. De uitschakelkarakteristiek is type B en de beschermingsgraad is IP20.
De behuizing is uitgevoerd in zwart kunststof met een deksel als afdekking en is bedoeld voor opbouwmontage. De afmetingen bedragen 390 x 440 x 90 mm (h x b x d) met 2 rijen en 48 module-eenheden breedte. De kast is niet afsluitbaar, heeft geen beltransformator, geen contactdoos, geen meter en geen transparant deksel. Aanbouwmogelijkheid is aanwezig en de kast is PV-ready.
Kenmerken op een rij
Geassembleerde 3-fase ABB Hafonorm groepenkast met totaal 11 groepen
9 lichtgroepen en 2 directe groepen, 9 groepen achter aardlekschakelaar
Hoofdschakelaar 40 A, 4-polig, beveiliging met installatie-/aardlekautomaten
4 aardlekschakelaars 30 mA, 2 aardlekautomaten, MCB + 2 x RCD en dubbele aardlekzekering
Opbouwkast van zwart kunststof, 390 x 440 x 90 mm, IP20, 2 rijen en 48 module-eenheden breed
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
2
Aantal aardlekschakelaars 30 mA
4
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
2
Aantal driefasige miniatuurstroomonderbrekers (MCB)
1
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
