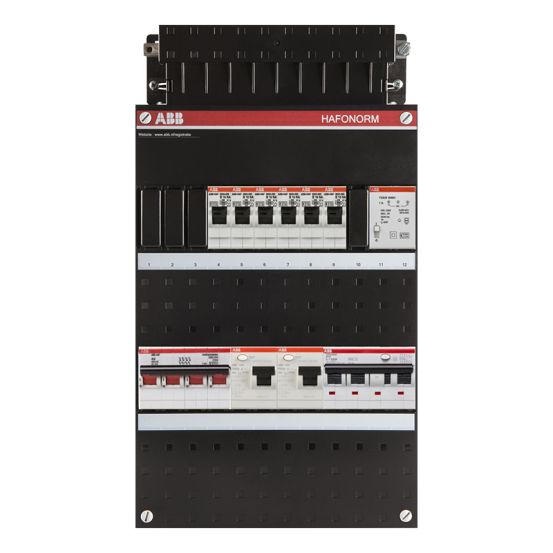

De ABB HAF Hafonorm groepenkast HAD3333-22T+H44 1SPF006907F1721 is een complete 3-fase groepenkast met meerdere beveiligings- en schakelfuncties voor uiteenlopende elektrische installaties.
Belangrijkste kenmerken
Deze ABB HAF Hafonorm groepenkast is een 3-fase opbouwkast met Busboard spanningsrail en steekbare aardrail. Dankzij deze uitvoering kunnen installatieautomaten met een insteekcontact op het Busboard worden geplaatst voor een snelle elektrische verbinding. De kast is open aan de onderkant en heeft uitwisselbare inzetstukken aan de zijkant.
De groepenkast is uitgevoerd met een hoofdschakelaar van 40 A, 6 lichtgroepen en in totaal 7 groepen. Daarnaast is er 1 aardlekautomaat aanwezig, 2 aardlekschakelaars van 30 mA en een 3-fase kookgroep die geschikt is als krachtgroep. Ook is de kast voorzien van een beltransformator en beveiliging met installatie-/aardlekautomaat met uitschakelkarakteristiek B en een nominaal afschakelvermogen van 6 kA bij 230 V.
De behuizing is van kunststof, uitgevoerd in zwart en geschikt voor opbouwmontage. De kast heeft een deksel als afdekking, een beschermingsgraad IP20 en is uitgevoerd met 2 rijen. De afmetingen zijn 390 mm hoog, 220 mm breed en 90 mm diep, met een breedte van 24 module-eenheden.
Kenmerken op een rij
3-fase opbouw groepenkast met Busboard en steekbare aardrail
Hoofdschakelaar 40 A met in totaal 7 groepen en 6 lichtgroepen
Voorzien van 1 aardlekautomaat en 2 aardlekschakelaars 30 mA
Inclusief 3-fase kookgroep geschikt als krachtgroep en beltransformator
Kunststof behuizing IP20, 390 x 220 x 90 mm (24 module-eenheden)
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
1
Aantal aardlekschakelaars 30 mA
2
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
1
Aantal driefasige miniatuurstroomonderbrekers (MCB)
