3-fase groepenkast met hoofdschakelaar 40A, twee aardlekschakelaars 30mA, vijf lichtgroepen en één kookgroep. Zwarte kunststof opbouwkast van 390x220x90mm met Busboard en IP20.

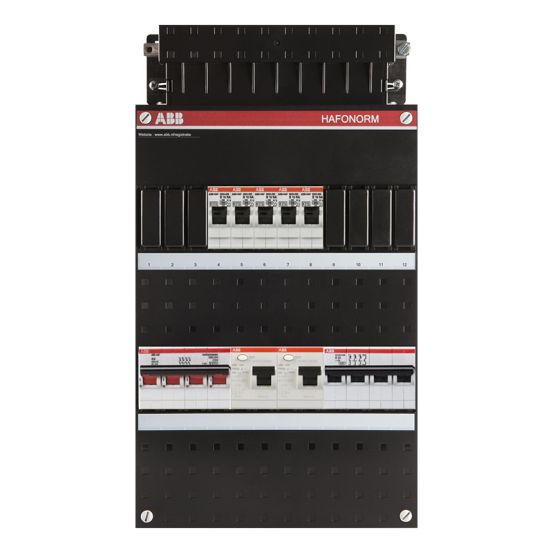

De ABB Haf Hafonorm groepenkast HAD3332-22+H44D is een 3-fase groepenkast met hoofdschakelaar, twee aardlekschakelaars, vijf lichtgroepen en een fornuisgroep, voorzien van een Busboard voor eenvoudige montage van automaten.
Belangrijkste kenmerken
Deze ABB HAF Hafonorm groepenkast is geschikt voor 3 fasen en is uitgevoerd met een hoofdschakelaar van 40 A, twee aardlekschakelaars van 30 mA en in totaal zes groepen, waarvan vijf lichtgroepen en één 3-fase kookgroep. Daarmee biedt de kast zowel standaard lichtgroepen als een fornuisgroep in één compacte oplossing.
De kast is modulair opgebouwd rond een Busboard spanningsrail, waardoor automaten eenvoudig ingestoken en gemonteerd kunnen worden. Dit maakt het uitbreiden of aanpassen van groepen snel en overzichtelijk. De behuizing is een kunststof opbouwkast in de kleur zwart met een hoogte van 390 mm, breedte van 220 mm en diepte van 90 mm, met een breedte van 24 module-eenheden.
De groepenkast heeft een beschermingsgraad van IP20 en is uitgevoerd met een deksel als afdekking. Er zijn twee rijen aanwezig en de installatie-/aardlekautomaten hebben een uitschakelkarakteristiek B en een nominaal afschakelvermogen van 6 kA volgens EN 60898.
Kenmerken op een rij
3-fase groepenkast met vijf lichtgroepen en één 3-fase kookgroep
Voorzien van hoofdschakelaar 40 A en twee aardlekschakelaars 30 mA
Busboard spanningsrail voor eenvoudige montage van automaten
Kunststof opbouwbehuizing in zwart, 390 x 220 x 90 mm (24 modules breed)
Beschermingsgraad IP20 en uitschakelkarakteristiek B, 6 kA
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
2
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
1
Aantal driefasige miniatuurstroomonderbrekers (MCB)
