3-fase groepenkast met 6 aardlekautomaten, 6 MCB's (karakteristiek B) en een 4-polige 40A hoofdschakelaar. Deze kunststof opbouwkast heeft 2 rijen, 24 modules en IP20-bescherming.

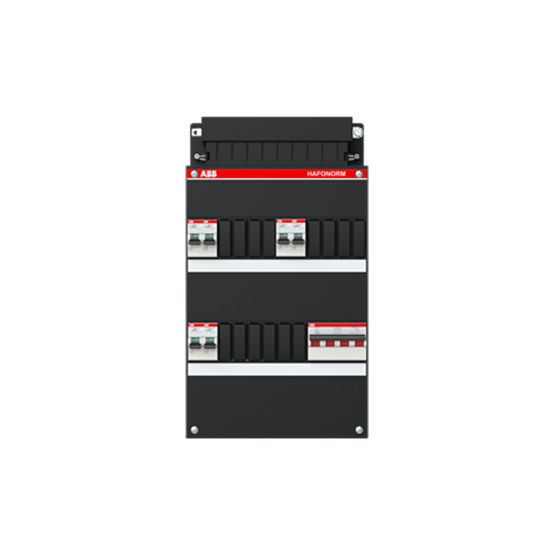

De ABB Haf Hafonorm groepenkast HD-H44-6C is een complete, geassembleerde groepenkast met 3 fasen en 6 lichtgroepen, uitgevoerd met installatie-/aardlekautomaten.
Belangrijkste kenmerken
Deze ABB Hafonorm groepenkast HD-H44-6C is een 3-fase groepenkast met in totaal 6 lichtgroepen en 6 directe groepen. De kast is uitgerust met 6 aardlekautomaten en 6 eenfasige miniatuurstroomonderbrekers (MCB) met uitschakelkarakteristiek B en een nominaal afschakelvermogen van 6 kA volgens EN 60898 bij 230 V.
De groepenkast beschikt over een 4-polige hoofdschakelaar met een nominale stroom van 40 A en biedt bescherming van de hoofdschakelaar. De behuizing is van kunststof, heeft een deksel als afdekking en is uitgevoerd in de kleur zwart. De kast heeft 2 rijen en een breedte van 220 mm, hoogte van 390 mm en diepte van 90 mm, met een breedte van 24 module-eenheden.
De montagewijze is opbouw en de kast heeft een beschermingsgraad IP20. De groepenkast is voorzien van aanbouwmogelijkheid en heeft 3 uitgaande lijnen. Er is geen kookgroep, geen aardlekschakelaar op de voeding, geen overspanningsbeveiliging, geen beltransformator, geen contactdoos en geen transparant deksel aanwezig.
Kenmerken op een rij
3-fase groepenkast met totaal 6 (licht)groepen en 6 directe groepen
6 aardlekautomaten en 6 eenfasige MCB’s, karakteristiek B, Icn 6 kA (EN 60898 bij 230 V)
4-polige hoofdschakelaar met nominale stroom 40 A en beschermde hoofdschakelaar
Opbouwmontage, kunststof behuizing met deksel, beschermingsgraad IP20
Afmetingen: 220 mm breed, 390 mm hoog, 90 mm diep, 2 rijen en 24 module-eenheden breed
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
6
Aantal aardlekschakelaars 30 mA
0
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
6
Aantal driefasige miniatuurstroomonderbrekers (MCB)
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
