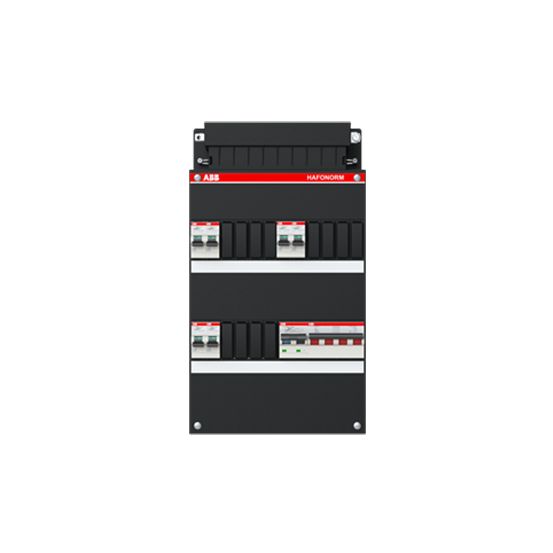

De ABB Haf Hafonorm Groepenkast HD-H44-C5-6C is een compleet geassembleerde 3-fase groepenkast met in totaal 7 groepen, uitgevoerd in een zwarte kunststof behuizing.
Belangrijkste kenmerken
Deze ABB Hafonorm groepenkast is een 3-fase uitvoering met één hoofdschakelaar van 40 A en in totaal 7 groepen. De kast is uitgerust met 7 aardlekautomaten en 6 lichtgroepen, waarbij 6 directe groepen beschikbaar zijn. De beveiliging wordt gevormd door installatie-/aardlekautomaten met uitschakelkarakteristiek B en een nominaal afschakelvermogen van 6 kA volgens EN 60898 bij 230 V.
De groepenkast is geschikt voor opbouwmontage en beschikt over 2 rijen met een breedte van 24 module-eenheden. De behuizing is vervaardigd uit kunststof en heeft een deksel als afdekking. Met een beschermingsgraad van IP20 is de kast voorzien van bescherming aan de binnenzijde, terwijl de hoofdschakelaar zelf ook is voorzien van bescherming.
De afmetingen van de kast zijn 390 mm hoog, 220 mm breed en 90 mm diep. De kast heeft 4 polen op de hoofdschakelaar en is niet afsluitbaar. Er is geen kookgroep aanwezig en de kast is uitgevoerd zonder beltransformator, zonder contactdoos, zonder meter en zonder transparant deksel. Aanbouwmogelijkheid is aanwezig, zodat de installatie uitgebreid kan worden.
Kenmerken op een rij
3-fase groepenkast met totaal 7 groepen en 7 aardlekautomaten
Hoofdschakelaar 40 A, 4-polig, met beveiliging door installatie-/aardlekautomaten
Opbouwmontage, 2 rijen, 24 module-eenheden breed
Kunststof behuizing in het zwart met deksel als afdekking, beschermingsgraad IP20
Afmetingen: hoogte 390 mm, breedte 220 mm, diepte 90 mm
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
7
Aantal aardlekschakelaars 30 mA
0
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
6
Aantal driefasige miniatuurstroomonderbrekers (MCB)
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
