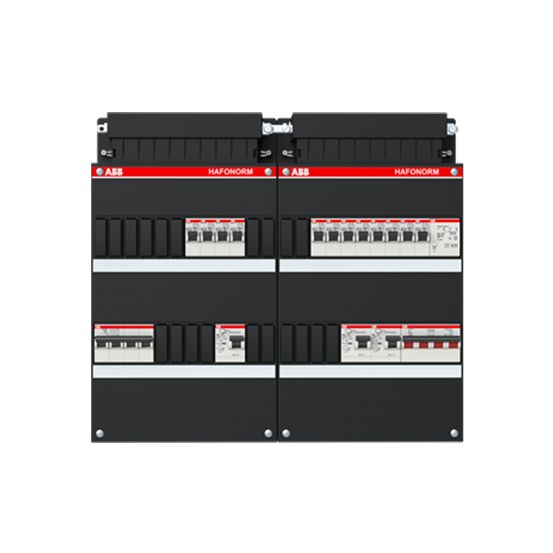

De ABB Hafonorm groepenkast 1SPF006907F2799 is een geassembleerde 3-fase groepenkast van ABB HAF met in totaal 13 groepen en 12 lichtgroepen, uitgevoerd als opbouwvariant.
Belangrijkste kenmerken
Deze ABB Hafonorm groepenkast is een complete, geassembleerde groepenkast met 3 fasen en een totaal van 13 groepen, waarvan 12 lichtgroepen. De kast is uitgerust met drie aardlekschakelaars van 30 mA en installatie-/aardlekautomaten, met een uitschakelkarakteristiek B en een nominaal afschakelvermogen van 6 kA bij 230 V. De hoofdschakelaar heeft een nominale stroom van 40 A en is uitgevoerd met 4 polen.
De groepenkast heeft een 3-fase kookgroep die geschikt is als krachtgroep en beschikt over één directe groep. Daarnaast is de kast voorzien van een beltransformator en dubbele aardlekzekering (2 x RCD) met zekering lastscheider (MCB + 2 x RCD). De behuizing is van kunststof, met een deksel als afdekking en een beschermingsgraad van IP20.
Qua uitvoering gaat het om een opbouwgroepenkast met twee rijen en een breedte van 440 mm, hoogte van 390 mm en diepte van 90 mm. De breedte bedraagt 48 module-eenheden. De kast is niet afsluitbaar, heeft geen contactdoos, geen meter, geen overspanningsbeveiliging en geen transparant deksel. De kleur van de behuizing is zwart.
Kenmerken op een rij
3-fase groepenkast met totaal 13 groepen en 12 lichtgroepen
Uitgerust met 3 aardlekschakelaars 30 mA en installatie-/aardlekautomaten (karakteristiek B)
3-fase kookgroep, geschikt als krachtgroep, met 1 directe groep
Met beltransformator, dubbele aardlekzekering (2 x RCD) en zekering lastscheider (MCB + 2 x RCD)
Opbouwbehuizing van kunststof (zwart), IP20, afmetingen 390 x 440 x 90 mm (h x b x d)
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
3
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
1
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
