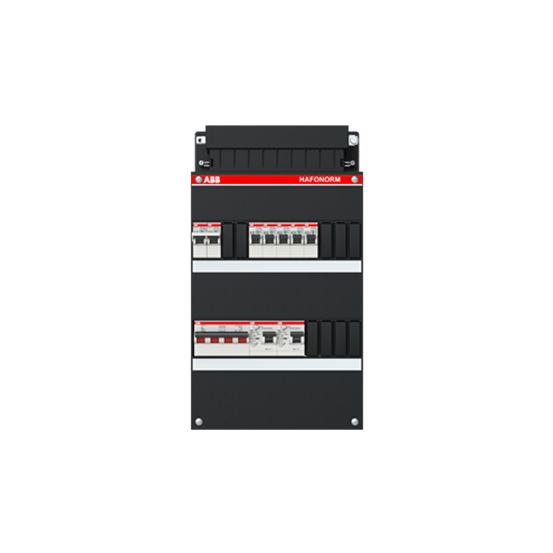

De ABB Haf Hafonorm groepenkast HAD3332-22F+H44 is een geassembleerde 3-fase groepenkast met in totaal 6 groepen en 5 lichtgroepen, uitgevoerd in een zwarte kunststof behuizing voor opbouwmontage.
Belangrijkste kenmerken
Deze ABB Hafonorm groepenkast (type HAD3332-22F+H44) is een complete, geassembleerde groepenkast met 3 fasen en een totaal van 6 groepen, waarvan 5 lichtgroepen. De kast is voorzien van een 1-fase kookgroep en maakt gebruik van installatie-/aardlekautomaten als beveiliging. Er zijn 2 aardlekschakelaars van 30 mA aanwezig met in totaal 6 groepen achter de aardlekschakelaar.
De groepenkast is uitgevoerd met een hoofdschakelaar van 40 A en 4 polen, en heeft een uitschakelkarakteristiek B met een nominaal afschakelvermogen van 6 kA volgens EN 60898 bij 230 V. De behuizing is van kunststof, heeft een deksel als afdekking en is niet afsluitbaar. De beschermingsgraad is IP20. Aanbouwmogelijkheid is aanwezig en de kast beschikt over een zekering lastscheider (MCB + 2 x RCD) en een dubbele aardlekzekering (2 x RCD).
Met een afmeting van circa 390 x 220 x 90 mm (h x b x d), 2 rijen en een breedte van 24 module-eenheden is deze opbouwgroepenkast compact van formaat. De kast wordt geleverd zonder beltransformator, zonder contactdoos, zonder meter en zonder transparant deksel.
Kenmerken op een rij
Geassembleerde 3-fase groepenkast met totaal 6 groepen en 5 lichtgroepen
Hoofdschakelaar 4-polig, nominale stroom 40 A
Voorzien van 2 aardlekschakelaars 30 mA en 6 groepen achter aardlekschakelaar
Beveiliging met installatie-/aardlekautomaat, uitschakelkarakteristiek B, Icn 6 kA (EN 60898 bij 230 V)
Zwarte kunststof opbouwbehuizing, IP20, afmetingen ca. 390 x 220 x 90 mm
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
2
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
