Softstarter voor draaistroommotoren tot 3 kW met 6,8 A bedrijfsstroom. Geschikt voor 208-600 V, voorzien van interne by-pass, 100-240 V AC-stuurspanning en beschermingsgraad IP20.

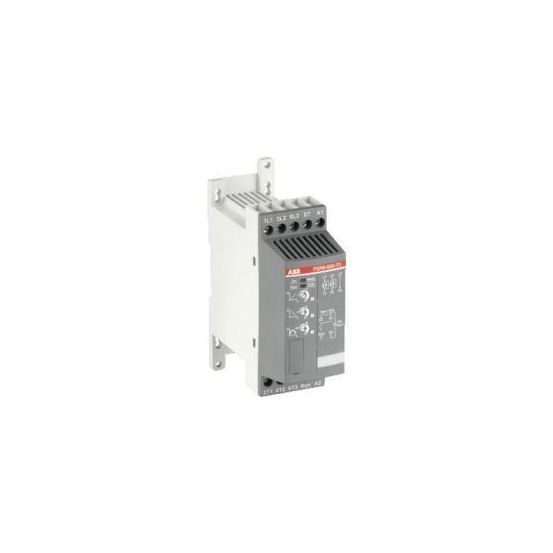

De ABB PSR6-600-70 softstarter uit de PSR-serie is een ABB softstarter voor draaistroommotoren tot 3 kW, uitgevoerd met AC-stuurspanning en ontworpen voor een nominale spanning Ue van 208 tot 600 V.
Belangrijkste kenmerken
Deze ABB PSR softstarter werkt met een nominale spanning Ue van 208 tot 600 V en is geschikt voor een voedingsspanning 3-fase van 400 V. De nominale bedrijfsstroom bij 40 °C bedraagt 6,8 A. Voor draaistroommotoren in standaardschakeling ondersteunt de softstarter een nominaal vermogen van 1,5 kW bij 230 V en 3 kW bij 400 V.
De PSR6-600-70 maakt gebruik van AC-stuurspanning, met een nominale stuurspanning van 100 tot 240 V bij zowel 50 als 60 Hz. De softstarter is voorzien van een interne by-pass schakelaar en heeft een aanloopklasse die als instelbaar is opgegeven. Daarnaast is het product energiebesparend en uitgevoerd met signaalkontakt.
Qua bescherming beschikt deze ABB softstarter over beschermingsgraad IP20 en NEMA 1. De nominale omgevings(meet)temperatuur zonder derating is gespecificeerd op 40 °C. De softstarter is uitgevoerd zonder geïntegreerde overbelastingsbeveiliging voor de motor en zonder display, en biedt geen torque control of piekstroomreductie.
Kenmerken op een rij
Nominale spanning Ue: 208-600 V
Nominaal motorvermogen: 1,5 kW bij 230 V en 3 kW bij 400 V (standaardschakeling)
Nominale stuurspanning bij AC 50/60 Hz: 100-240 V (AC-stuurspanning)
Interne by-pass schakelaar en energiebesparend
Beschermingsgraad: IP20 en NEMA 1, nominale bedrijfsstroom 6,8 A bij 40 °C
Specificaties
Meer informatie
Aanloopklasse
Instelbaar
Aantal relaisuitgangen
0
Beschermingsgraad (IP)
IP20
Beschermingsgraad (NEMA)
1
Energiebesparend
Ja
Geïntegreerde overbelastingsbeveiliging motor
Nee
Instelbaar startkoppel
0 %
Instelbare starttijd
0 s
Instelbare stoptijd
0 s
Interne by-pass schakelaar
Ja
Logische ingangen
0
Logische uitgangen
0
Met display
Nee
Nominale bedrijfsstroom Ie bij 40 °C
6.8 A
Nominale omgevings(meet)temperatuur zonder derating
40 °C
Nominale spanning Ue
208-600 V
Nominale stuurspanning bij AC 50 Hz
100-240 V
Nominale stuurspanning bij AC 60 Hz
100-240 V
Nominale vermogen 3F
3 kW
Nominale vermogen draaistroommotor, standaardschak., bij 230 V
1.5 kW
Nominale vermogen draaistroommotor, standaardschak., bij 400 V
