ASN - Sontheimer RLO - Werkschakelaar A532060

Fabrikantnr:

A532060 | 4034656140762

ASN Sontheimer RLO Werkschakelaar A532063

Beschikbaar in 13 varianten:

2-polige lastscheider en werkschakelaar in grijze behuizing voor vloermontage. Met 25A stroomsterkte, 7,5kW vermogen, IP65-bescherming en schroefaansluiting voor 2,5-16mm².
16,34 13,50
Werkschakelaar en lastscheider in grijze kunststof behuizing met 2 polen, 25A stroomsterkte en 7,5kW vermogen. Voorzien van rode draaiknop, IP65 frontbescherming en vloermontage.
29,58 24,45
3-polige werkschakelaar en lastscheider met 16A stroom voor 24-690V. De opbouwschakelaar in IP65 kunststof behuizing is geschikt voor bodemmontage en heeft schroefaansluitingen.
34,74 28,71
4-polige lastscheider met 25A stroom en 690V spanning in grijze kunststof behuizing. Voorzien van een vergrendelbare rode draaiknop, IP65-bescherming en schroefaansluiting.
45,33 37,46
4-polige lastscheider in grijze kunststof behuizing met 40A nominale stroom en 690V bedrijfsspanning. Geschikt voor vloermontage, voorzien van IP65-bescherming en zwarte draaiknop.
73,26 60,55
4-polige lastscheider van 25 A voor gebruik als hoofd-, veiligheids- of werkschakelaar. Voorzien van vergrendelbare zwarte draaiknop, IP65-behuizing en geschikt voor vloermontage.
23,58 19,49
4-polige lastscheider en werkschakelaar met 16A continustroom en 7,5kW vermogen.
38,32 31,67
4-polige werkschakelaar met 25A stroom voor 24-690V AC. De lastscheider in grijze kunststof behuizing heeft IP65-bescherming, schroefaansluitingen en is geschikt voor bodemmontage.
23,60 19,50
3-polige lastscheider in kunststof behuizing met 16A continustroom en 690V spanning. Voorzien van vergrendelbare draaiknop, IP65 frontbescherming en geschikt voor vloermontage.
32,13 26,55
3-polige werkschakelaar en lastscheider met 25A stroom voor vloermontage. De grijze kunststof behuizing heeft een zwarte draaiknop en IP65-bescherming aan de voorzijde.
42,70 35,29
4-polige lastscheider in grijze behuizing met 63A, noodstop en rode draaiknop. Geschikt voor vloermontage met IP65 frontbescherming en een vermogen van 18,5 kW bij 400V.
80,46 66,50
4-polige werkschakelaar in kunststof behuizing voor vloermontage, inzetbaar als hoofdschakelaar en noodstop.
67,63 55,89
3-polige lastscheider in grijze kunststof behuizing met zwarte draaiknop, geschikt als hoofd- en werkschakelaar. Met 25A stroomsterkte, 690V spanning en IP65 frontbescherming.
41,10 33,97

2-polige lastscheider en werkschakelaar in grijze behuizing voor vloermontage. Met 25A stroomsterkte, 7,5kW vermogen, IP65-bescherming en schroefaansluiting voor 2,5-16mm².

Verpakt per 1 stuk

Meer informatie

16,34 13,50

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

64 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

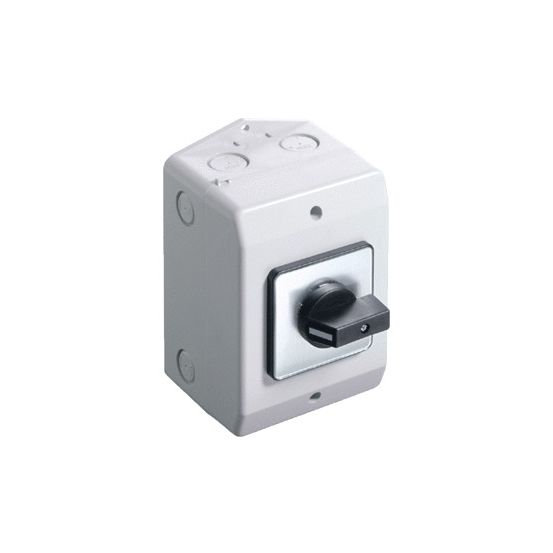

De ASN - Sontheimer RLO werkschakelaar A532060 is een compleet apparaat in behuizing, uitgevoerd als lastscheider, hoofdschakelaar, veiligheidsschakelaar en werkschakelaar, met een nominale stroom van 25 A en een beschermingsgraad IP65.

Belangrijkste kenmerken

Deze ASN - Sontheimer RLO werkschakelaar is een 2-polige lastscheider in een grijze kunststof behuizing. Het apparaat is volledig ingebouwd in de behuizing en is geschikt voor vloermontage. De bediening vindt plaats via een zwarte draaiknop, waarbij geen hulpcontacten aanwezig zijn.

De schakelaar is uitgevoerd als hoofdschakelaar, veiligheidsschakelaar en werkschakelaar. De nominale continustroom bedraagt 25 A (AC-21, 400 V) en 19 A (AC-23, 400 V). Het nominale vermogen bij AC-3, 400 V is 7,5 kW en bij AC-23, 400 V 9 kW, met een schakelvermogen bij 400 V van eveneens 7,5 kW. De bedrijfsspanning (meetspanning) ligt tussen 24 en 690 V, met een maximale nominale bedrijfsspanning bij AC van 690 V.

Met een beschermingsgraad IP65 aan de frontzijde is de werkschakelaar geschikt voor toepassingen waar een verhoogde bescherming tegen invloeden van buitenaf gewenst is. De afmetingen bedragen 100 mm breedte, 161 mm hoogte en 111,5 mm diepte. De hoofdstroomaansluitingen zijn uitgevoerd met schroefaansluiting en ondersteunen een aansluitdoorsnede van 2,5 - 16 mm². De toegelaten korte-duurstroom Icw is 500 kA en de voorwaardelijke nominale kortsluitstroom Iq bedraagt 10 kA.

Kenmerken op een rij

Uitvoering als lastscheider, hoofdschakelaar, veiligheidsschakelaar en werkschakelaar
2-polig, nominale continustroom Iu 25 A en nom. vermogen AC-3 400 V: 7,5 kW
Beschermingsgraad frontzijde IP65 in grijze kunststof behuizing
Compleet apparaat in behuizing ingebouwd, geschikt voor vloermontage
Schroefaansluiting met aansluitdoorsnede 2,5 - 16 mm² en bedrijfsspanning 24 - 690 V

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als verbreekcontact	0
Aantal hulpcontacten als wisselcontact	0
Aantal polen	2
Aantal schakelaars	1
Apparaatbouwvorm	Compleet apparaat in behuizing ingebouwd
Bedrijfsspanning (meetspanning)	24 - 690 V
Beschermingsgraad (NEMA)	Overig
Beschermingsgraad frontzijde (IP)	IP65
Breedte in module-eenheden	0
Breedte	100 mm
Diepte	111.5 mm
Geschikt voor frontmontage 4-gats	NO
Geschikt voor frontmontage centraal	NO
Geschikt voor tussenbouw	NO
Geschikt voor verdelerinbouw	NO
Geschikt voor vloermontage	YES
Hoogte	161 mm
Kleur bedieningselement	Zwart
Kleur behuizing	Grijs
Materiaal behuizing	Kunststof
Max. nom. bedrijfsspanning Ue bij AC	690 V
Met voorbereide bekabeling	NO
Motoraandrijving geïntegreerd	NO
Motoraandrijving optioneel	NO
Nom. continustroom Iu	25 A
Nom. continustroom, AC-21, 400 V	25 A
Nom. continustroom, AC-23, 400 V	19 A
Nom. vermogen bij AC-3, 400 V	7.5 kW
Nom. vermogen, AC-23, 400 V	9 kW
Schakelvermogen bij 400 V	7.5 kW
Toegelaten korte-duur stroom Icw	500 kA
Uitschakelspoel optioneel	NO
Uitvoering als hoofdschakelaar	YES
Uitvoering als noodstopinrichting	NO
Uitvoering als omkeerschakelaar	NO
Uitvoering als veiligheidsschakelaar	YES
Uitvoering als werkschakelaar	YES
Uitvoering van het bedieningselement	Draaiknop
Vaak gebruikte artikelnummers	10096512 \| 2850249323 \| 4884102
Vergrendelbaar	NO
Voorwaardelijke nom. kortsluitstroom Iq	10 kA
