4-polige lastscheider in kunststof behuizing met draaiknop, geschikt als hoofd- en werkschakelaar. Met 63A stroomsterkte, 22kW vermogen bij 400V, IP65-front en schroefaansluiting.

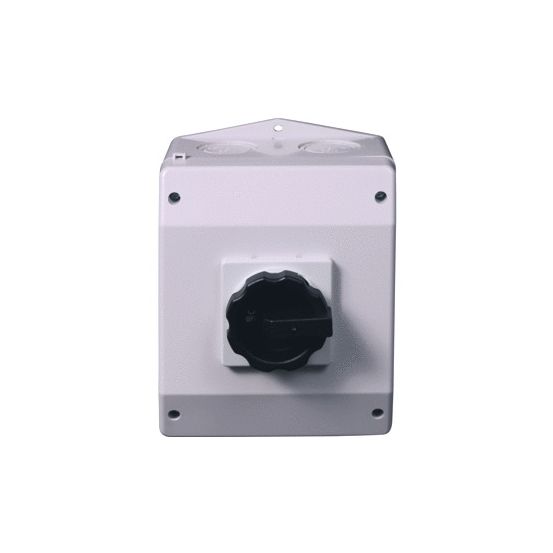

De ASN - Sontheimer RLT werkschakelaar RLT63/4PM/Z33SW is een 4-polige lastscheider in behuizing, uitgevoerd met draaiknop en geschikt als hoofdschakelaar, veiligheidsschakelaar en werkschakelaar.
Belangrijkste kenmerken
Deze ASN - Sontheimer RLT werkschakelaar is een compleet apparaat in een kunststof behuizing met grijze behuizing en zwart bedieningselement. De schakelaar is 4-polig, heeft één schakelaar en is vergrendelbaar. De uitvoering met draaiknop maakt de bediening eenvoudig.
De lastscheider is ontworpen voor een nominale continustroom Iu van 63 A en een bedrijfsspanning van 24 tot 690 V, met een maximale nominale bedrijfsspanning bij AC van 690 V. Voor AC-21 bij 400 V bedraagt de nominale continustroom 63 A en voor AC-23 bij 400 V 41 A. Het nominale vermogen bij AC-3, 400 V is 18,5 kW en bij AC-23, 400 V 22 kW, met een schakelvermogen bij 400 V van 18,5 kW.
De werkschakelaar heeft een beschermingsgraad IP65 aan de frontzijde en is daarmee beschermd volgens deze classificatie. De behuizing is uitgevoerd als compleet apparaat in behuizing en is geschikt voor bodem- en vloermontage, maar niet voor frontmontage (4-gats of centraal), verdelerinbouw of tussenbouw. Aansluiting van het hoofdstroomcircuit gebeurt via schroefaansluitingen met een aansluitdoorsnede van 2,5 tot 35 mm². De toegelaten korte-duur stroom Icw bedraagt 1260 kA en de voorwaardelijke nominale kortsluitstroom Iq 50 kA.
Kenmerken op een rij
4-polige lastscheider, uitvoering als hoofd-, veiligheids- en werkschakelaar
Nominale continustroom Iu 63 A, bedrijfsspanning 24–690 V, max. 690 V AC
Nominaal vermogen bij 400 V: AC-3 18,5 kW en AC-23 22 kW
Beschermingsgraad frontzijde IP65, kunststof behuizing grijs met zwarte draaiknop
Vergrendelbaar en geschikt voor bodem- en vloermontage, schroefaansluiting 2,5–35 mm²
