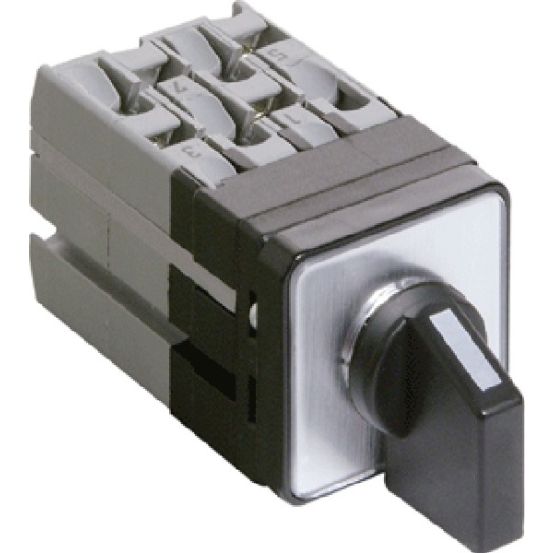

De ASN - Sontheimer WS1 - Omschakelaar WS1/6ZM is een inbouw wisselschakelaar voor besturings- en industrieel schakelmateriaal, uitgevoerd als standenschakelaar met draaigreep.
Belangrijkste kenmerken
Deze ASN - Sontheimer omschakelaar uit de WS1-serie is een frontinbouw inbouwapparaat met een frontschildgrootte van 30 x 30 mm. De schakelaar is uitgevoerd als standenschakelaar met draaigreep en is voorzien van bediening via een knop/draaiknop. Het product wordt geleverd als omschakelaar met 2 schakelstanden.
De wisselschakelaar is 1-polig en heeft een nominale continustroom van 10 A. De maximale nominale bedrijfsspanning bij AC bedraagt 250 V. De aansluiting van het hoofdstroomcircuit gebeurt via schroefaansluiting en er zijn geen hulpcontacten als maak-, verbreek- of wisselcontact aanwezig.
De omschakelaar is geschikt voor frontmontage en frontbevestiging en wordt toegepast als inbouwapparaat. De frontzijde heeft een beschermingsgraad van IP65, terwijl de algemene beschermingsgraad IP54 is. De schakelaar heeft geen nulstand en geen terugvering in nulstand, en is niet vergrendelbaar. Het apparaat wordt geleverd zonder behuizing en is niet geschikt voor vloer- of verdelerinbouw.
Kenmerken op een rij
Uitvoering: omschakelaar, standenschakelaar met draaigreep
Aantal polen: 1-polig, nominale continustroom 10 A
Aantal schakelstanden: 2
Frontinbouw inbouwapparaat, frontschildgrootte 30 x 30 mm
