Voorbedrade 1-fase groepenkast met 6 lichtgroepen, 2 aardlekschakelaars van 30 mA, 40 A hoofdschakelaar en beltransformator. Kunststof opbouwbehuizing van 220x390 mm met IP20.

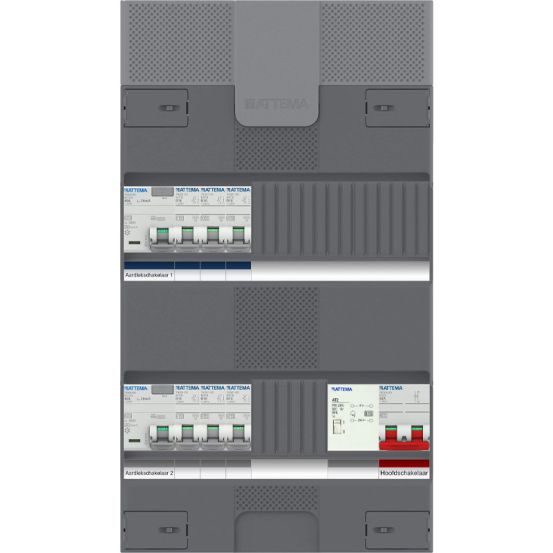

De Attema Click-mate NXT groepenkast AT91517 is een volledig voorbedrade 1-fase groepenkast met 6 lichtgroepen, geschikt als complete oplossing binnen de Click-mate NXT serie.
Belangrijkste kenmerken
Deze Attema Click-mate NXT groepenkast is een 1-fase uitvoering met in totaal 6 lichtgroepen, verdeeld over 2 aardlekschakelaars van 30 mA. De kast wordt compleet geleverd met een hoofdschakelaar van 40 A en een geïntegreerde beltransformator, zodat de basisvoorzieningen direct in één systeem beschikbaar zijn.
De groepenkast is volledig gemonteerd en voorbedraad, waardoor de installatie wordt vereenvoudigd. De behuizing is uitgevoerd in kunststof en heeft een buitenmaat van 220x390 mm, met een opbouwmontage en een beschermingsgraad van IP20.
Kenmerken op een rij
1-fase groepenkast met 6 lichtgroepen
Voorzien van 2 aardlekschakelaars 30 mA
Inclusief hoofdschakelaar 40 A en beltransformator
Volledig gemonteerd en voorbedraad
Kunststof opbouwbehuizing, buitenmaat 220x390 mm, IP20
Specificaties
Meer informatie
Aanbouwmogelijkheid
YES
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
2
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
0
Aantal fasen
1
Aantal groepen achter aardlekschakelaar
6
Aantal lichtgroepen
6
Aantal polen hoofdschakelaar
2
Aantal uitgaande lijnen
18
Aardlekschakelaar op de voeding (RCD)
NO
Afsluitbaar
YES
Bescherming hoofdschakelaar
NO
Beschermingsgraad (IP)
IP20
Beveiliging
Installatie-/aardlekautomaat
Breedte in module-eenheden
24
Breedte
220 mm
Diepte
110 mm
Dubbele aardlekzekering (2 x RCD)
NO
Geschikt voor data
NO
Hoge afschermingsgraad (High-integrity)
NO
Hoofdschakelaar - nom. stroom
40 A
Hoofdschakelaar - Nominale stroom
40 A
Hoogte
390 mm
Inbouwbreedte
mm
Inbouwdiepte
0 - 55 mm
Inbouwhoogte
mm
Kookgroep geschikt als krachtgroep
NO
Kookgroep
Geen
Materiaal behuizing
Kunststof
Met beltransformator
YES
Met contactdoos
NO
Met meter
NO
Met transparant deksel
NO
Montagewijze
Opbouw
Nom. afschakelvermogen Icn EN 60898 bij 230 V
kA
Opgenomen vermogen
W
Overspanningsbeveiliging
NO
PV-ready
NO
Totaal aantal groepen
6
Uitgaande verbindingen met connectors voor insteekbare gebouwinstallatie
