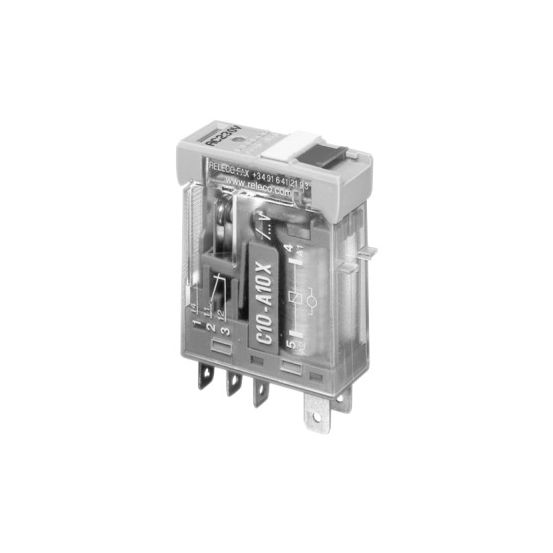

Hulprelais met 1 wisselcontact, 10A bedrijfsstroom en 24V AC/DC stuurspanning. Voorzien van LED-indicatie, handbediening en vlaksteekaansluiting voor montage op een steekvoet.
De Comat Releco C10 Hulprelais C10A10BX24VADC is een enkelpolig interfacerelais met 1 wisselcontact, geschikt voor AC/DC stuurspanning in een compact C10-formaat.
Belangrijkste kenmerken
Dit Comat Releco C10 hulprelais is uitgevoerd als interfacerelais met 1-voudig wisselcontact. Het relais is gepolariseerd en heeft een bistabiele schakelverhouding van de aandrijving. De nominale bedrijfsstroom bedraagt 10 A bij AC-1, -3, -5, 230 V.
De stuurspanning van dit hulprelais is AC/DC, met een nominale stuurspanning van 19,5 tot 26,4 V bij AC 50 Hz, AC 60 Hz en DC. Dankzij de geïntegreerde interface en LED-indicatie is de status van het relais duidelijk zichtbaar tijdens gebruik.
Het relais wordt gemonteerd met een steekvoet en heeft vlaksteekaansluitingen voor zowel hoofd- als hulpstroomcircuit. De handbediening biedt extra bedieningsmogelijkheden. Met een breedte van 12,5 mm, diepte van 28,8 mm en hoogte van 35,4 mm is het hulprelais compact uitgevoerd.
Kenmerken op een rij
Comat Releco C10 hulprelais C10A10BX24VADC met 1-voudig wisselcontact
Type stuurspanning AC/DC, stuurspanningsbereik 19,5 - 26,4 V (AC 50/60 Hz en DC)
Nominale bedrijfsstroom 10 A bij AC-1, -3, -5, 230 V
Met interface, LED-indicatie en handbediening
Montagewijze met steekvoet, vlaksteekaansluiting, afmetingen 12,5 x 28,8 x 35,4 mm (b x d x h)
Specificaties
Meer informatie
Aandrijving, polarisatie
Gepolariseerd
Aansluitwijze hoofdstroomcircuit
Vlaksteekaansluiting
Aansluitwijze hulpstroomcircuit
Vlaksteekaansluiting
Aantal hulpcontacten als maakcontact
0
Aantal hulpcontacten als verbreekcontact
0
Aantal hulpcontacten als wisselcontact
1
Blusfunctie
Nee
Breedte
12.5 mm
Compleet apparaat met sokkel
Nee
Contactvarianten
1-voudig contact
Diepte
28.8 mm
Handbediening
Ja
Hoogte
35.4 mm
Interface
Ja
Met dwanggeleide contacten
Nee
Met LED indicatie
Ja
Montagewijze
Met steekvoet
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V
