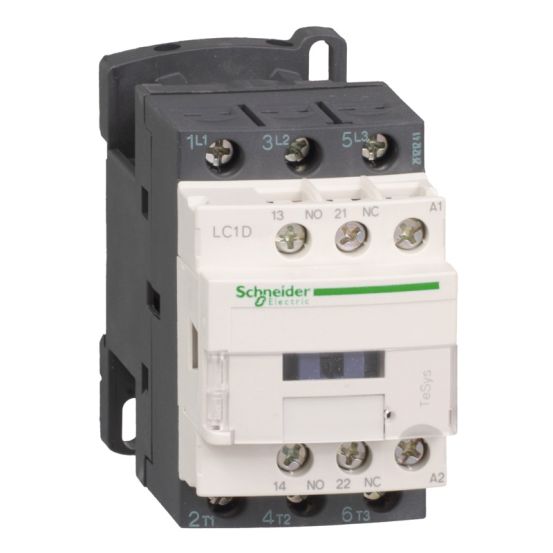

De Schneider Electric TeSys D magneetschakelaar LC1D12P7 is een magneetschakelaar met 3 hoofdcontacten en geïntegreerde hulpcontacten, uitgevoerd voor AC-stuurspanning van 230 V.
Belangrijkste kenmerken
Deze Schneider Electric TeSys D magneetschakelaar, type LC1D12P7, is ontworpen als 3-polige magneetschakelaar met 3 hoofdcontacten als maakcontact en geen hoofdcontacten als verbreekcontact. Daarnaast beschikt het apparaat over 1 hulpcontact als maakcontact en 1 hulpcontact als verbreekcontact, wat extra schakel- of signaalmogelijkheden biedt.
De magneetschakelaar is geschikt voor een nominale bedrijfsstroom Ie van 12 A bij AC-3, 400 V en 25 A bij AC-1, 400 V. Het nominale vermogen bij AC-3, 400 V bedraagt 5,5 kW en bij AC-4, 400 V 3 kW. Het hoofdstroomcircuit wordt aangesloten via schroefaansluitingen.
De spoel werkt op AC-stuurspanning met een nominale stuurspanning van 230 V bij zowel 50 Hz als 60 Hz. Het type stuurspanning is AC en de nominale spoelspanning bij DC is 0 V. De uitvoering is niet modulair en niet bedoeld als modulaire uitvoering voor railmontage.
Kenmerken op een rij
Schneider Electric TeSys D magneetschakelaar LC1D12P7
3 hoofdcontacten als maakcontact, 0 hoofdcontacten als verbreekcontact
1 hulpcontact als maakcontact en 1 hulpcontact als verbreekcontact
Nominale bedrijfsstroom: 12 A bij AC-3, 400 V en 25 A bij AC-1, 400 V
Nominale stuur-/spoelspanning: 230 V AC bij 50/60 Hz, type stuurspanning AC
