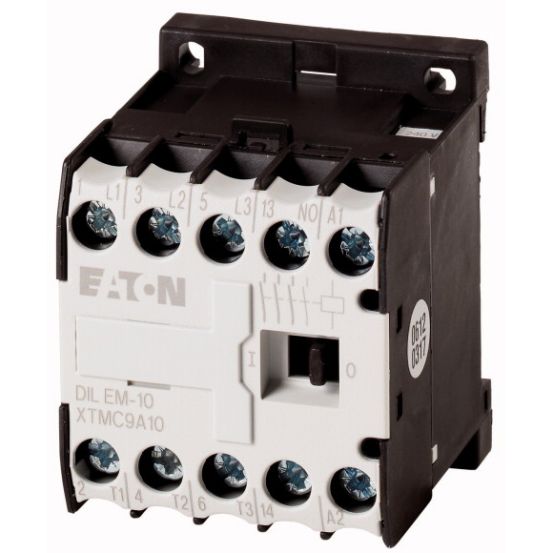

Eaton Moeller DILER - Magneetschakelaar DILEM10(230V50H

Fabrikantnr:

051786 | 4015080517863

Magneetschakelaar met 230V AC-stuurspanning, 3 hoofdcontacten en 1 hulpcontact. Geschikt voor 4kW bij AC-3, met een bedrijfsstroom tot 22A en compacte afmetingen van 45x58x52mm.

Verpakt per 1 stuk

Meer informatie
Maak compleet

35,33 29,20

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

39 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

De Eaton DILE magneetschakelaar (051786) is een compacte magneetschakelaar uit de DILEM-serie van Eaton, uitgevoerd voor AC-stuurspanning en geschikt voor toepassingen tot 4 kW.

Belangrijkste kenmerken

Deze Eaton DILE magneetschakelaar heeft 3 hoofdcontacten als maakcontact en 1 hulpcontact als maakcontact, zonder verbreekcontacten. De aansluitwijze van het hoofdstroomcircuit is uitgevoerd met schroefaansluitingen. De schakelstroom bedraagt 20 A en de nominale bedrijfsstroom bij AC-1, 400 V is 22 A, bij AC-3, 400 V 9 A en bij AC-4, 400 V 6,6 A.

De magneetschakelaar is ontworpen voor AC-stuurspanning. De nominale stuurspanning bedraagt 230 V bij AC 50 Hz en 240 V bij AC 60 Hz. Het nominale vermogen is 4 kW bij AC-3, 400 V en 3 kW bij AC-4, 400 V, met een NEMA-vermogen van 3,7 kW. De bedrijfsspanning ligt tussen 24 en 690 V bij zowel AC 50 Hz als AC 60 Hz.

Met een breedte van 45 mm, een hoogte van 58 mm en een diepte van 52 mm is deze magneetschakelaar compact van formaat. De uitvoering is niet modulair voor railmontage. Het type stuurspanning is AC en de magneetschakelaar wordt handbediend uitgevoerd.

Kenmerken op een rij

3 hoofdcontacten als maakcontact en 1 hulpcontact als maakcontact (0 verbreekcontacten)
Nominale stuurspanning: 230 V bij AC 50 Hz en 240 V bij AC 60 Hz (type stuurspanning AC)
Nominale vermogen: 4 kW bij AC-3, 400 V en 3 kW bij AC-4, 400 V, NEMA-vermogen 3,7 kW
Nominale bedrijfsstroom: 22 A bij AC-1, 9 A bij AC-3 en 6,6 A bij AC-4 (400 V)
Compacte afmetingen: 45 x 58 x 52 mm (bxhxd) en schroefaansluiting voor het hoofdstroomcircuit

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hoofdcontacten als maakcontact	3
Aantal hoofdcontacten als verbreekcontact	0
Aantal hulpcontacten als maakcontact	1
Aantal hulpcontacten als verbreekcontact	0
Bedrijfsspanning bij AC 50 Hz	24-690 V
Bedrijfsspanning bij AC 60 Hz	24-690 V
Breedte	45 mm
Diepte	52 mm
Hoogte	58 mm
Modulaire uitvoering (voor railmontage)	Nee
Nominale bedrijfsstroom Ie bij AC-1, 400 V	22 A
Nominale bedrijfsstroom Ie bij AC-3, 400 V	9 A
Nominale bedrijfsstroom Ie bij AC-4, 400 V	6.6 A
Nominale stuurspanning bij AC 50 Hz	230 V
Nominale stuurspanning bij AC 60 Hz	240 V
Nominale stuurspanning bij DC	0 V
Nominale vermogen bij AC-3, 400 V	4 kW
Nominale vermogen bij AC-4, 400 V	3 kW
Nominale vermogen NEMA	3.7 kW
Opmerking	N.v.t.
Schakelstroom	20 A
Soort	Magneetschakelaar
Type spoelspanning	AC
Type stuurspanning	AC
