3-polige magneetschakelaar met 24V DC-stuurspanning, 9A bij AC-3 en 25A bij AC-1. Voorzien van drie hoofd-maakcontacten, één hulp-maakcontact en één hulp-verbreekcontact.
Verpakt per 1 stuk
52,8243,65
52,8243,65
Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

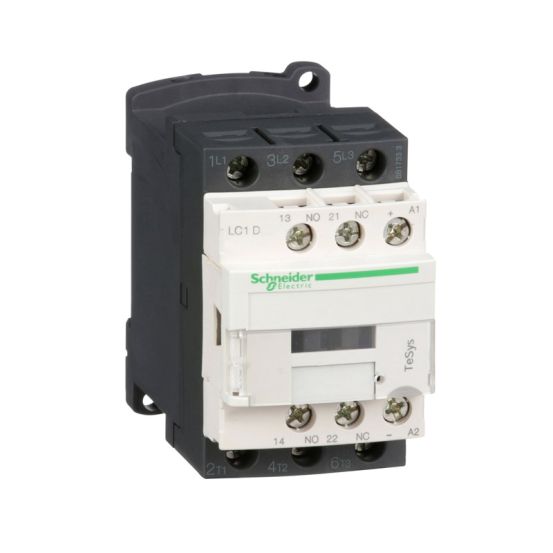

De Schneider Electric TeSys D magneetschakelaar LC1D09BD is een 3-polige magneetschakelaar met DC-stuurspanning van 24 V en een nominale bedrijfsstroom tot 9 A bij AC-3, 400 V.
Belangrijkste kenmerken
Deze Schneider Electric TeSys D magneetschakelaar type LC1D09BD is uitgevoerd met drie hoofdcontacten als maakcontact en geen hoofdcontacten als verbreekcontact. Daarnaast beschikt het toestel over één hulpcontact als maakcontact en één hulpcontact als verbreekcontact, waardoor extra schakelmogelijkheden beschikbaar zijn.
De magneetschakelaar wordt bekrachtigd met een DC-stuurspanning van 24 V. Bij AC-3, 400 V bedraagt de nominale bedrijfsstroom 9 A en het nominale vermogen 4 kW. Bij AC-1, 400 V is de nominale bedrijfsstroom 25 A. Voor AC-4, 400 V zijn een nominale bedrijfsstroom van 6 A en een nominaal vermogen van 2,2 kW gespecificeerd.
De hoofdstroomaansluiting gebeurt via schroefaansluitingen. De uitvoering is niet modulair en niet bedoeld als modulaire uitvoering voor railmontage.
Kenmerken op een rij
Type: Schneider Electric TeSys D magneetschakelaar LC1D09BD
Nominale stuur-/spoelspanning bij DC: 24 V
Nominale bedrijfsstroom bij AC-3, 400 V: 9 A (vermogen 4 kW)
Nominale bedrijfsstroom bij AC-1, 400 V: 25 A
3 hoofdcontacten als maakcontact, 1 hulpcontact maak en 1 hulpcontact verbreek
