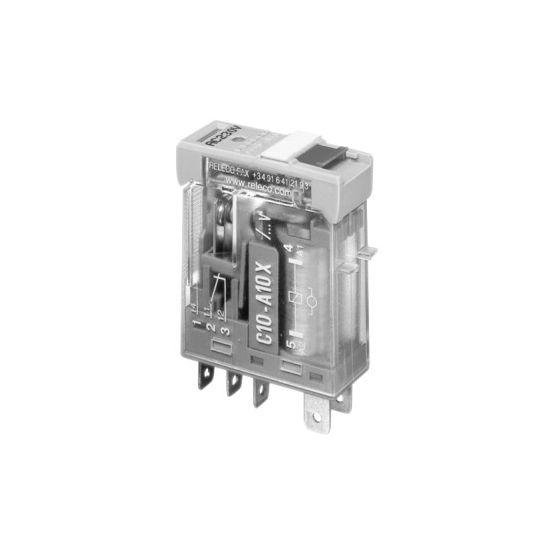

De Comat Releco C10 Hulprelais C10A10X230VAC is een enkelpolig interfacerelais met 1 wisselcontact, ontworpen voor aansturing met AC-stuurspanning in het bereik van 185 tot 253 V.
Belangrijkste kenmerken
Dit Comat Releco C10 hulprelais beschikt over 1 hulpcontact als wisselcontact en is uitgevoerd als 1-voudig contact. Het relais heeft een nominale (meet)schakelstroom van 10 A bij AC-1, -3, -5 bij 230 V. De aansturing gebeurt met AC-stuurspanning, geschikt voor zowel 50 Hz als 60 Hz in het bereik van 185 tot 253 V.
De hulprelais is voorzien van een interfacefunctie en wordt gemonteerd met steekvoet. De aansluitwijze van zowel hoofdstroom- als hulpstroomcircuit is uitgevoerd met vlaksteekaansluiting. Daarnaast is het relais gepolariseerd en bistabiel uitgevoerd.
Voor extra gebruiksgemak is dit relais uitgerust met LED-indicatie en handbediening, en beschikt het over dwanggeleide contacten. De compacte bouwvorm met een breedte van 12,5 mm, diepte van 28,8 mm en hoogte van 35,4 mm maakt integratie in verdeelinrichtingen eenvoudig.
Kenmerken op een rij
1 hulpcontact als wisselcontact (1-voudig contact)
Nominale (meet)schakelstroom 10 A bij AC-1, -3, -5, 230 V
AC-stuurspanning 185–253 V bij 50/60 Hz
Met LED-indicatie, handbediening en dwanggeleide contacten
Montage met steekvoet, vlaksteekaansluiting en afmetingen 12,5 x 28,8 x 35,4 mm (b x d x h)
Specificaties
Meer informatie
Aandrijving, polarisatie
Gepolariseerd
Aansluitwijze hoofdstroomcircuit
Vlaksteekaansluiting
Aansluitwijze hulpstroomcircuit
Vlaksteekaansluiting
Aantal hulpcontacten als maakcontact
0
Aantal hulpcontacten als verbreekcontact
0
Aantal hulpcontacten als wisselcontact
1
Blusfunctie
Nee
Breedte
12.5 mm
Compleet apparaat met sokkel
Nee
Contactvarianten
1-voudig contact
Diepte
28.8 mm
Handbediening
Ja
Hoogte
35.4 mm
Interface
Ja
Met dwanggeleide contacten
Ja
Met LED indicatie
Ja
Montagewijze
Met steekvoet
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V
