Hulprelais met interfacefunctie, één wisselcontact en handbediening voor 24V AC/DC stuurspanning. Het relais heeft een schakelstroom van 10A, LED-indicatie en vlaksteekaansluiting.

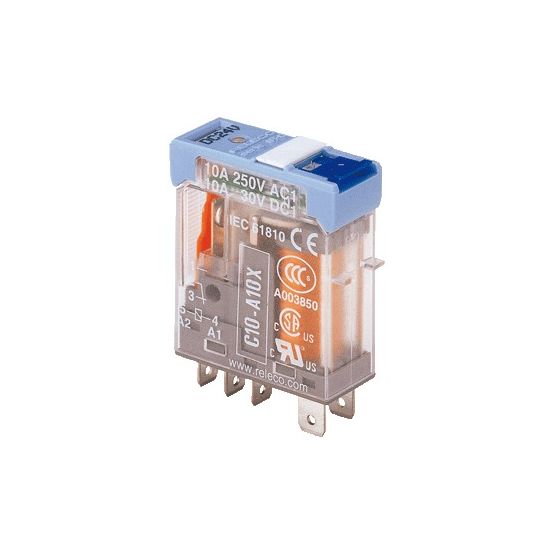

De Comat Releco C10 Hulprelais C10T13BX24VADC is een hulprelais met interfacefunctie en 1 wisselcontact, uitgevoerd in een compact formaat en geschikt voor AC/DC stuurspanning.
Belangrijkste kenmerken
Dit Comat Releco C10 hulprelais (C10T13BX24VADC) is uitgevoerd als relaisinterface met één hulpcontact als wisselcontact. Het relais is voorzien van een interface en handbediening, waardoor schakelen ook direct aan het relais mogelijk is.
De stuurspanning is AC/DC met een nominale stuurspanning van 19,5 tot 26,4 V bij AC 50 Hz, AC 60 Hz en DC. Het hulprelais heeft een nominale bedrijfsstroom Ie van 6 A bij AC-1, -3, -5, 230 V en een nominale (meet)schakelstroom van 10 A.
Het relais heeft een compacte bouwvorm met afmetingen van 12,5 x 28,8 x 35,4 mm (b x d x h) en wordt gemonteerd met steekvoet. De aansluitwijze van hoofd- en hulpstroomcircuit is vlaksteekaansluiting. Daarnaast is het hulprelais uitgerust met LED-indicatie.
Kenmerken op een rij
Comat Releco C10 hulprelais C10T13BX24VADC met interfacefunctie
1 hulpcontact als wisselcontact (contactvariant 2-voudig contact)
Type stuurspanning AC/DC, nom. stuurspanning 19,5 – 26,4 V (AC 50/60 Hz en DC)
Nominale bedrijfsstroom Ie 6 A bij AC-1, -3, -5, 230 V en nom. schakelstroom 10 A
Met LED-indicatie, handbediening en montage met steekvoet (vlaksteekaansluiting)
Specificaties
Meer informatie
Aansluitwijze hoofdstroomcircuit
Vlaksteekaansluiting
Aansluitwijze hulpstroomcircuit
Vlaksteekaansluiting
Aantal hulpcontacten als maakcontact
0
Aantal hulpcontacten als verbreekcontact
0
Aantal hulpcontacten als wisselcontact
1
Blusfunctie
Nee
Breedte
12.5 mm
Compleet apparaat met sokkel
Nee
Contactvarianten
2-voudig contact
Diepte
28.8 mm
Handbediening
Ja
Hoogte
35.4 mm
Interface
Ja
Met dwanggeleide contacten
Nee
Met LED indicatie
Ja
Montagewijze
Met steekvoet
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V
