Hulprelais met 1 wisselcontact en 10A schakelstroom voor 24V DC-stuurspanning. Voorzien van vlaksteekaansluitingen, steekvoetmontage, LED-indicatie, interface en handbediening.

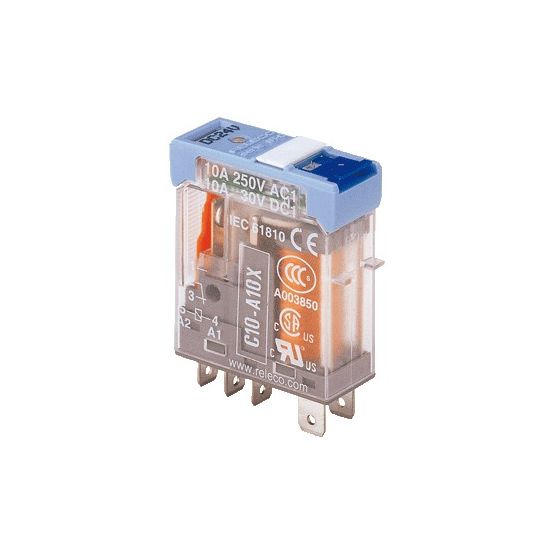

De Comat Releco C10 Hulprelais C10A10X24VDC is een enkelpolig hulprelais met 1 wisselcontact, ontworpen voor DC-stuurspanning en uitgevoerd met vlaksteekaansluitingen en steekvoetmontage.
Belangrijkste kenmerken
Dit Comat Releco C10 hulprelais (C10A10X24VDC) beschikt over 1 hulpcontact als wisselcontact en een nominale (meet)schakelstroom van 10 A. Het relais wordt aangestuurd met DC-spanning binnen het bereik van 19,5 tot 26,4 V en heeft type stuurspanning DC. Zowel het hoofdstroom- als hulpstroomcircuit zijn uitgevoerd met vlaksteekaansluitingen.
De montage van dit hulprelais gebeurt met een steekvoet. De afmetingen bedragen circa 12,5 x 28,8 x 35,4 mm (b x d x h). Daarnaast is het relais voorzien van een interface, LED-indicatie en handbediening. Het apparaat is geen compleet apparaat met sokkel en heeft geen dwanggeleide contacten.
Kenmerken op een rij
1 hulpcontact als wisselcontact (1-voudig contact)
Nominale stuurspanning bij DC: 19,5 - 26,4 V (type stuurspanning DC)
Nominale (meet)schakelstroom / bedrijfsstroom: 10 A
Montagewijze: met steekvoet, vlaksteekaansluiting voor hoofd- en hulpstroomcircuit
Met LED-indicatie, interface en handbediening
Specificaties
Meer informatie
Aansluitwijze hoofdstroomcircuit
Vlaksteekaansluiting
Aansluitwijze hulpstroomcircuit
Vlaksteekaansluiting
Aantal hulpcontacten als maakcontact
0
Aantal hulpcontacten als verbreekcontact
0
Aantal hulpcontacten als wisselcontact
1
Blusfunctie
Nee
Breedte
12.5 mm
Compleet apparaat met sokkel
Nee
Contactvarianten
1-voudig contact
Diepte
28.8 mm
Handbediening
Ja
Hoogte
35.4 mm
Interface
Ja
Met dwanggeleide contacten
Nee
Met LED indicatie
Ja
Montagewijze
Met steekvoet
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V
