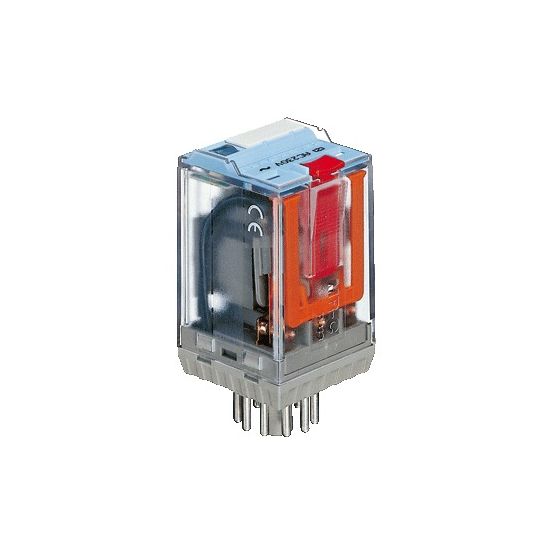

De Comat Releco C3 Hulprelais C3A30X24VDC is een hulprelais uit de C3-serie, geschikt voor stuurspanningen in DC-bereik en uitgevoerd met meerdere wisselcontacten.
Belangrijkste kenmerken
Dit Comat Releco C3 hulprelais, type C3A30X24VDC, is voorzien van 3 hulpcontacten als wisselcontact. Het relais is monostabiel en ongepolariseerd uitgevoerd. De nominale stuurspanning bij DC ligt tussen 19,5 en 26,4 V en het type stuurspanning is DC.
De hulprelais heeft een nominale (meet)schakelstroom van 10 A en wordt gemonteerd met steekvoet. De aansluitwijze van het hoofdstroomcircuit is via vlaksteekaansluiting en het hulpstroomcircuit wordt aangesloten met een steekklemaansluiting. De afmetingen zijn 35 x 35 x 66 mm (b x d x h).
Het relais is uitgerust met LED-indicatie en kan handmatig bediend worden. Er is geen interface voorzien en het apparaat is niet compleet met sokkel. De contactvariant is 1-voudig contact en het product is uitgevoerd zonder dwanggeleide contacten en zonder blusfunctie.
Kenmerken op een rij
Type: Comat Releco C3 Hulprelais C3A30X24VDC, monostabiel en ongepolariseerd
3 hulpcontacten als wisselcontact, contactvariant 1-voudig contact
Nominale stuurspanning bij DC: 19,5 - 26,4 V, type stuurspanning DC
Nominale (meet)schakelstroom: 10 A
Montagewijze met steekvoet, hoofdstroomcircuit vlaksteekaansluiting, hulpstroomcircuit steekklemaansluiting
Met LED indicatie en handbediening
Afmetingen (b x d x h): 35 x 35 x 66 mm
Specificaties
Meer informatie
Aandrijving, polarisatie
Ongepolariseerd
Aansluitwijze hoofdstroomcircuit
Vlaksteekaansluiting
Aansluitwijze hulpstroomcircuit
Steekklemaansluiting
Aantal hulpcontacten als maakcontact
0
Aantal hulpcontacten als verbreekcontact
0
Aantal hulpcontacten als wisselcontact
3
Blusfunctie
Nee
Breedte
35 mm
Compleet apparaat met sokkel
Nee
Contactvarianten
1-voudig contact
Diepte
35 mm
Handbediening
Ja
Hoogte
66 mm
Interface
Nee
Met dwanggeleide contacten
Nee
Met LED indicatie
Ja
Montagewijze
Met steekvoet
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V
