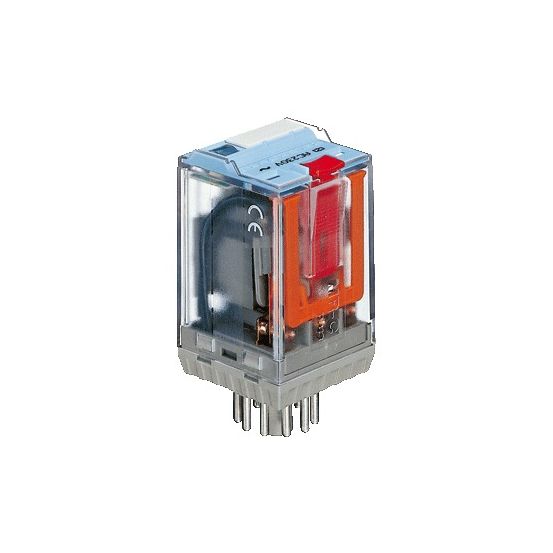

Het Comat Releco C3 hulprelais C3A30X24VAC is een insteekrelais met 3 wisselcontacten, geschikt voor AC-stuurspanning en montage met steekvoet.
Belangrijkste kenmerken
Dit Comat Releco C3 hulprelais C3A30X24VAC is uitgevoerd als insteekrelais met montagewijze met steekvoet. Het relais is gepolariseerd en beschikt over een bistabiele schakelverhouding van de aandrijving. De afmetingen bedragen 35 x 35 x 66 mm (b x d x h).
Het hulprelais biedt 3 hulpcontacten als wisselcontact en geen maak- of verbreekcontacten afzonderlijk. De nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V bedraagt 10 A. De aansluitwijze voor het hoofdstroomcircuit is een vlaksteekaansluiting, terwijl het hulpstroomcircuit via een steekklemaansluiting wordt aangesloten.
De stuurspanning is van het type AC, met een nominale stuurspanning bij AC 50 Hz en AC 60 Hz van 19,5 tot 26,4 V. Het relais is voorzien van handbediening en met dwanggeleide contacten. LED-indicatie en interface zijn niet aanwezig. Het apparaat wordt geleverd zonder sokkel.
Kenmerken op een rij
Comat Releco C3 hulprelais C3A30X24VAC, insteekrelais met steekvoet
3 hulpcontacten als wisselcontact, nominale bedrijfsstroom Ie 10 A bij AC-1, -3, -5, 230 V
Stuurspanning type AC, 19,5 - 26,4 V bij 50/60 Hz
Gepolariseerd, bistabiele aandrijving en met dwanggeleide contacten
Afmetingen (b x d x h): 35 x 35 x 66 mm, hoofdstroomcircuit vlaksteekaansluiting, hulpstroomcircuit steekklemaansluiting
Specificaties
Meer informatie
Aandrijving, polarisatie
Gepolariseerd
Aansluitwijze hoofdstroomcircuit
Vlaksteekaansluiting
Aansluitwijze hulpstroomcircuit
Steekklemaansluiting
Aantal hulpcontacten als maakcontact
0
Aantal hulpcontacten als verbreekcontact
0
Aantal hulpcontacten als wisselcontact
3
Blusfunctie
Nee
Breedte
35 mm
Compleet apparaat met sokkel
Nee
Contactvarianten
2-voudig contact
Diepte
35 mm
Handbediening
Ja
Hoogte
66 mm
Interface
Nee
Met dwanggeleide contacten
Ja
Met LED indicatie
Nee
Montagewijze
Met steekvoet
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V
