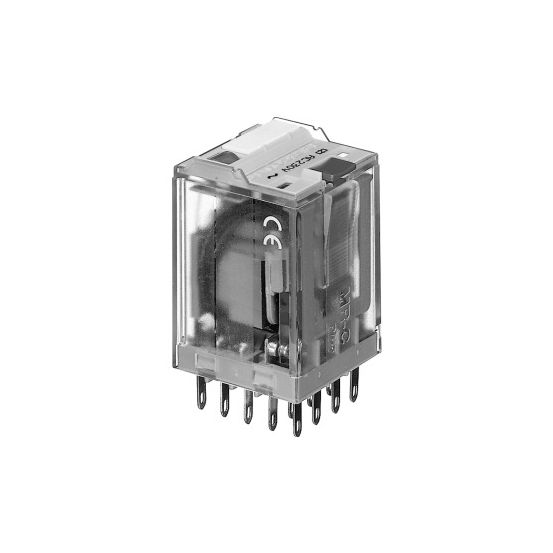

Insteekrelais met 4 wisselcontacten, 10A schakelstroom en 24V AC stuurspanning. Voorzien van vlaksteekaansluiting, LED-indicatie en handbediening. Wordt geleverd zonder sokkel.
De Comat Releco C4 Hulprelais C4A40X24VAC is een hulprelais met AC-stuurspanning, uitgevoerd in de C4-serie van Comat Releco.
Belangrijkste kenmerken
Dit Comat Releco C4 hulprelais is uitgevoerd als insteekrelais met montagewijze met steekvoet. Het relais beschikt over 4 hulpcontacten als wisselcontact en maakt gebruik van vlaksteekaansluitingen voor zowel hoofd- als hulpstroomcircuit.
De stuurspanning is van het type AC, met een nominale stuurspanning bij AC 50 Hz en 60 Hz van 19,5 tot 26,4 V. Het relais is voorzien van LED-indicatie en handbediening, wat extra bediening en controle mogelijk maakt.
Met een nominale (meet)schakelstroom van 10 A en afmetingen van 35 x 35 x 52,5 mm (b x d x h) is dit hulprelais compact uitgevoerd. Het apparaat wordt geleverd zonder sokkel en heeft geen interface of dwanggeleide contacten.
Kenmerken op een rij
Hulprelais Comat Releco C4, type C4A40X24VAC
4 hulpcontacten als wisselcontact
Montagewijze met steekvoet en vlaksteekaansluiting
Type stuurspanning AC, 19,5–26,4 V bij 50/60 Hz
Met LED-indicatie en handbediening
Specificaties
Meer informatie
Aansluitwijze hoofdstroomcircuit
Vlaksteekaansluiting
Aansluitwijze hulpstroomcircuit
Vlaksteekaansluiting
Aantal hulpcontacten als maakcontact
0
Aantal hulpcontacten als verbreekcontact
0
Aantal hulpcontacten als wisselcontact
4
Blusfunctie
Nee
Breedte
35 mm
Compleet apparaat met sokkel
Nee
Contactvarianten
1-voudig contact
Diepte
35 mm
Handbediening
Ja
Hoogte
52.5 mm
Interface
Nee
Met dwanggeleide contacten
Nee
Met LED indicatie
Ja
Montagewijze
Met steekvoet
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V
