Hulprelais met 4 wisselcontacten en 10A schakelstroom voor 230V AC-stuurspanning. Voorzien van LED-indicatie, handbediening en vlaksteekaansluiting voor montage op een steekvoet.

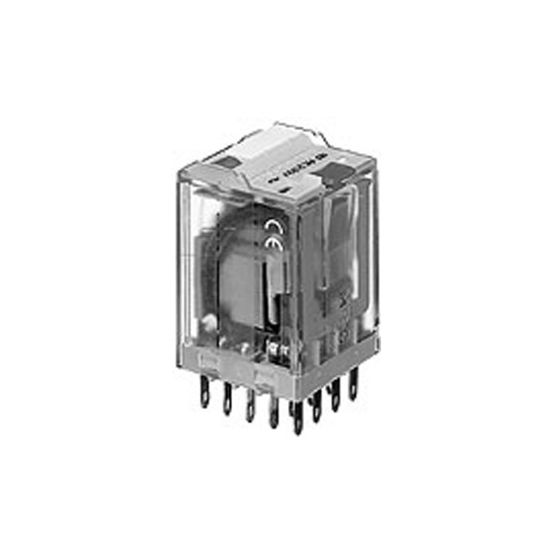

De Comat Releco C4 Hulprelais C4A40X230VAC is een hulprelais met 4 wisselcontacten, geschikt voor AC-stuurspanning en ontworpen voor montage met steekvoet.
Belangrijkste kenmerken
Dit Comat Releco C4 hulprelais biedt 4 hulpcontacten als wisselcontact, met een nominale (meet)schakelstroom van 10 A. Het relais is uitgevoerd als insteekrelais met vlaksteekaansluitingen voor zowel hoofdstroom- als hulpstroomcircuit, wat de aansluiting vereenvoudigt.
Het hulprelais werkt met een AC-stuurspanning en heeft een nominale stuurspanning van 185 - 253 V bij zowel 50 Hz als 60 Hz. Dankzij de geïntegreerde LED-indicatie is de status van het relais zichtbaar, terwijl de handbediening extra bedieningsmogelijkheden biedt.
De montage gebeurt met een steekvoet en het relais heeft compacte afmetingen van 35 x 35 x 52,5 mm (b x d x h). Het apparaat wordt geleverd als hulprelais zonder sokkel.
Kenmerken op een rij
4 hulpcontacten als wisselcontact
Nominale (meet)schakelstroom: 10 A
Type stuurspanning: AC, 185 - 253 V bij 50/60 Hz
Met LED-indicatie en handbediening
Montagewijze: met steekvoet, afmetingen 35 x 35 x 52,5 mm
Specificaties
Meer informatie
Aansluitwijze hoofdstroomcircuit
Vlaksteekaansluiting
Aansluitwijze hulpstroomcircuit
Vlaksteekaansluiting
Aantal hulpcontacten als maakcontact
0
Aantal hulpcontacten als verbreekcontact
0
Aantal hulpcontacten als wisselcontact
4
Blusfunctie
Nee
Breedte
35 mm
Compleet apparaat met sokkel
Nee
Contactvarianten
1-voudig contact
Diepte
35 mm
Handbediening
Ja
Hoogte
52.5 mm
Interface
Nee
Met dwanggeleide contacten
Nee
Met LED indicatie
Ja
Montagewijze
Met steekvoet
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V
