Insteekrelais met vier wisselcontacten, 10A schakelstroom en 24V DC stuurspanning. Voorzien van LED-indicatie, handbediening en vlaksteekaansluiting voor montage op een steekvoet.

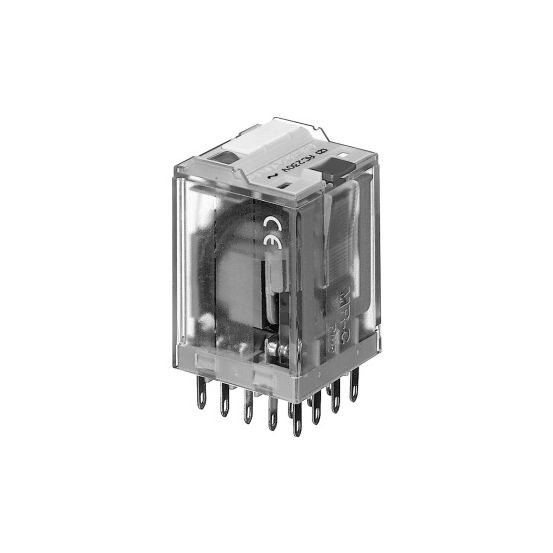

Het Comat Releco C4 hulprelais C4A40FX24VDC is een insteekrelais met vier wisselcontacten, ontworpen voor stuurspanning DC en voorzien van LED-indicatie en handbediening.
Belangrijkste kenmerken
Dit Comat Releco C4 hulprelais C4A40FX24VDC biedt vier hulpcontacten als wisselcontact en een nominale (meet)schakelstroom van 10 A. Het relais werkt op een DC-stuurspanning van 19,5 tot 26,4 V en is gepolariseerd. Dankzij de LED-indicatie is de status van het relais direct zichtbaar.
Het hulprelais is geschikt voor montage met steekvoet en heeft een vlaksteekaansluiting voor zowel het hoofd- als hulpstroomcircuit. De afmetingen bedragen 35 x 35 x 52,5 mm (b x d x h). Bovendien is het relais voorzien van handbediening voor directe bediening indien gewenst.
Kenmerken op een rij
Comat Releco C4 hulprelais C4A40FX24VDC met 4 hulpcontacten als wisselcontact
Nominale stuurspanning bij DC 19,5 – 26,4 V, type stuurspanning DC
Nominale (meet)schakelstroom 10 A
Montagewijze met steekvoet en vlaksteekaansluiting voor hoofd- en hulpstroomcircuit
Met LED-indicatie en handbediening, afmetingen 35 x 35 x 52,5 mm (b x d x h)
Specificaties
Meer informatie
Aandrijving, polarisatie
Gepolariseerd
Aansluitwijze hoofdstroomcircuit
Vlaksteekaansluiting
Aansluitwijze hulpstroomcircuit
Vlaksteekaansluiting
Aantal hulpcontacten als maakcontact
0
Aantal hulpcontacten als verbreekcontact
0
Aantal hulpcontacten als wisselcontact
4
Blusfunctie
Nee
Breedte
35 mm
Compleet apparaat met sokkel
Nee
Contactvarianten
1-voudig contact
Diepte
35 mm
Handbediening
Ja
Hoogte
52.5 mm
Interface
Nee
Met dwanggeleide contacten
Nee
Met LED indicatie
Ja
Montagewijze
Met steekvoet
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V
