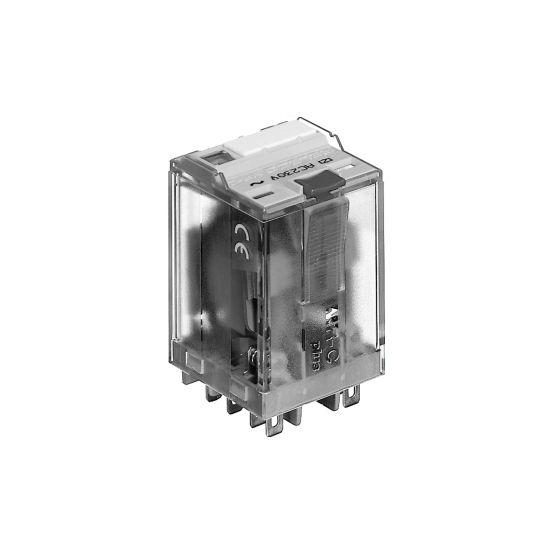

Het Comat Releco C5 hulprelais C5A30FX24VDC is een insteekrelais met een nominale schakelstroom van 16 A en drie wisselcontacten, uitgevoerd voor DC-stuurspanning.
Belangrijkste kenmerken
Dit Comat Releco C5 hulprelais, type C5A30FX24VDC, is een gepolariseerd insteekrelais met een nominale stuurspanning bij DC van 19,5 tot 26,4 V. Het relais heeft een nominale (meet)schakelstroom van 16 A en is voorzien van drie hulpcontacten als wisselcontact. De montage vindt plaats met een steekvoet.
Het hulprelais heeft zowel aan het hoofdstroomcircuit als aan het hulpstroomcircuit vlaksteekaansluitingen. Daarnaast is het uitgerust met LED-indicatie en handbediening. De uitvoering zonder interface, blusfunctie en dwanggeleide contacten sluit aan bij de gespecificeerde toepassingen.
Met afmetingen van 35 x 35 x 56 mm (b x d x h) en een contactvariant als 1-voudig contact biedt dit relais een compacte oplossing binnen de Comat Releco C5-serie hulprelais.
Kenmerken op een rij
Nominale stuurspanning bij DC: 19,5 - 26,4 V
Nominale (meet)schakelstroom: 16 A
3 hulpcontacten als wisselcontact
Montagewijze: met steekvoet
Met LED-indicatie en handbediening
Specificaties
Meer informatie
Aandrijving, polarisatie
Gepolariseerd
Aansluitwijze hoofdstroomcircuit
Vlaksteekaansluiting
Aansluitwijze hulpstroomcircuit
Vlaksteekaansluiting
Aantal hulpcontacten als maakcontact
0
Aantal hulpcontacten als verbreekcontact
0
Aantal hulpcontacten als wisselcontact
3
Blusfunctie
Nee
Breedte
35 mm
Compleet apparaat met sokkel
Nee
Contactvarianten
1-voudig contact
Diepte
35 mm
Handbediening
Ja
Hoogte
56 mm
Interface
Nee
Met dwanggeleide contacten
Nee
Met LED indicatie
Ja
Montagewijze
Met steekvoet
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V
