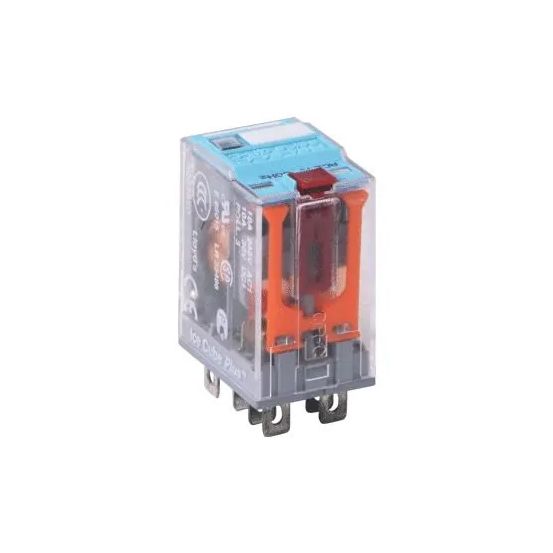

De Comat Releco C7 Hulprelais C7A20X24VAC is een miniatuur hulprelais met 2 wisselcontacten, geschikt voor AC-stuurspanning en montage met steekvoet.
Belangrijkste kenmerken
Dit Comat Releco C7 hulprelais, type C7A20X24VAC, is uitgevoerd als miniatuurrelais met afmetingen van 21 x 28 x 37,5 mm (b x d x h). Het relais beschikt over 2 hulpcontacten als wisselcontact en heeft vlaksteekaansluitingen voor zowel hoofd- als hulpstroomcircuit. De montage gebeurt met een steekvoet.
Het relais werkt op AC-stuurspanning met een nominale stuurspanning van 19,5 tot 26,4 V bij zowel 50 als 60 Hz. De nominale bedrijfsstroom Ie bij AC-1, -3, -5 (230 V) bedraagt 10 A. De aandrijving is gepolariseerd en bistabiel, en het relais is voorzien van dwanggeleide contacten.
Voor extra gebruiksgemak is het hulprelais uitgerust met LED-indicatie en handbediening. Het apparaat heeft geen interface en wordt geleverd zonder sokkel.
Kenmerken op een rij
Miniatuur hulprelais Comat Releco C7, type C7A20X24VAC
2 hulpcontacten als wisselcontact, contactvariant 1-voudig
Nominale stuurspanning AC 19,5–26,4 V bij 50/60 Hz, type stuurspanning AC
Met LED-indicatie, handbediening en dwanggeleide contacten
Montage met steekvoet, vlaksteekaansluiting en afmetingen 21 x 28 x 37,5 mm (b x d x h)
Specificaties
Meer informatie
Aandrijving, polarisatie
Gepolariseerd
Aansluitwijze hoofdstroomcircuit
Vlaksteekaansluiting
Aansluitwijze hulpstroomcircuit
Vlaksteekaansluiting
Aantal hulpcontacten als maakcontact
0
Aantal hulpcontacten als verbreekcontact
0
Aantal hulpcontacten als wisselcontact
2
Blusfunctie
Nee
Breedte
21 mm
Compleet apparaat met sokkel
Nee
Contactvarianten
1-voudig contact
Diepte
28 mm
Handbediening
Ja
Hoogte
37.5 mm
Interface
Nee
Met dwanggeleide contacten
Ja
Met LED indicatie
Ja
Montagewijze
Met steekvoet
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V
