Miniatuurrelais met vier wisselcontacten, een schakelstroom van 5A en 24V AC-stuurspanning. Dit bistabiele relais heeft een vlaksteekaansluiting, LED-indicatie en handbediening.

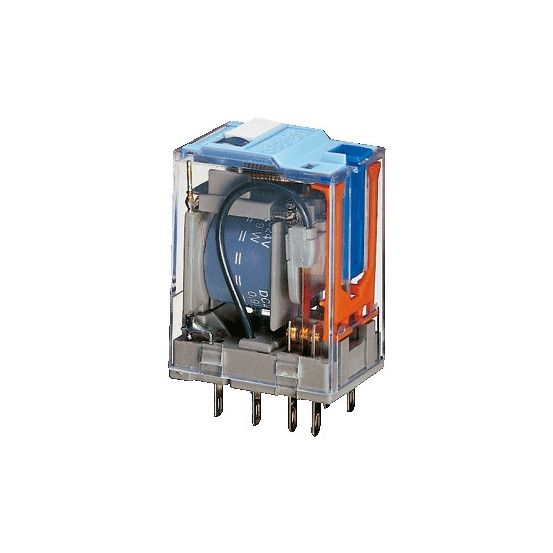

De Comat Releco C9 Hulprelais C9A41X24VAC is een compact hulprelais uit de C9-serie, uitgevoerd als QRC miniatuurrelais met vier wisselcontacten en geschikt voor AC-stuurspanning.
Belangrijkste kenmerken
Dit Comat Releco C9 hulprelais heeft vier hulpcontacten als wisselcontact en een nominale schakelstroom van 5 A. Het relais is gepolariseerd en bistabiel uitgevoerd, met type stuurspanning AC. De nominale stuurspanning ligt bij AC 50 Hz en 60 Hz tussen 19,5 en 26,4 V.
De montage gebeurt met steekvoet en de aansluitwijze van zowel hoofd- als hulpstroomcircuit is vlaksteekaansluiting. Het relais is voorzien van LED-indicatie en kan handbediend worden. Met afmetingen van 21 x 28 x 37,5 mm (b x d x h) is het een miniatuurrelais dat weinig ruimte inneemt.
Kenmerken op een rij
4 hulpcontacten als wisselcontact
Nominale stuurspanning AC 50/60 Hz: 19,5 - 26,4 V
Type stuurspanning: AC, nominale schakelstroom 5 A
Montagewijze met steekvoet en vlaksteekaansluiting
Met LED-indicatie en handbediening
Specificaties
Meer informatie
Aandrijving, polarisatie
Gepolariseerd
Aansluitwijze hoofdstroomcircuit
Vlaksteekaansluiting
Aansluitwijze hulpstroomcircuit
Vlaksteekaansluiting
Aantal hulpcontacten als maakcontact
0
Aantal hulpcontacten als verbreekcontact
0
Aantal hulpcontacten als wisselcontact
4
Blusfunctie
Nee
Breedte
21 mm
Compleet apparaat met sokkel
Nee
Contactvarianten
1-voudig contact
Diepte
28 mm
Handbediening
Ja
Hoogte
37.5 mm
Interface
Nee
Met dwanggeleide contacten
Nee
Met LED indicatie
Ja
Montagewijze
Met steekvoet
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V
