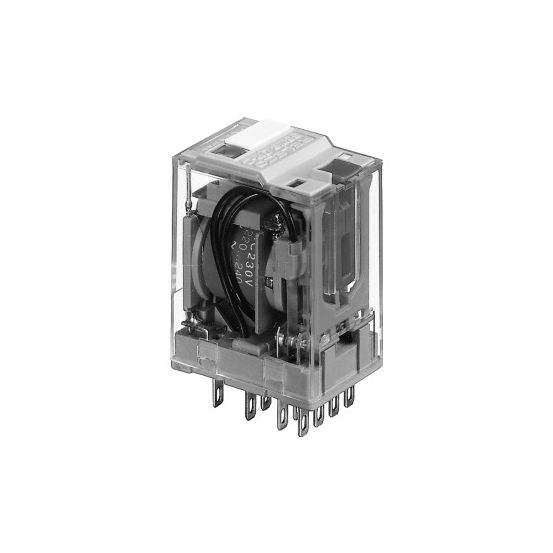

De Comat Releco C9 Hulprelais C9A41X24VDC is een QRC miniatuurrelais met 4 wisselcontacten, geschikt voor DC-stuurspanning en voorzien van LED-indicatie en handbediening.
Belangrijkste kenmerken
Dit Comat Releco C9 hulprelais, type C9A41X24VDC, biedt 4 hulpcontacten als wisselcontact en is uitgevoerd als QRC miniatuurrelais. Het relais wordt aangestuurd met DC-stuurspanning in het bereik van 19,5 tot 26,4 V en heeft een nominale (meet)schakelstroom van 5 A.
Voor de montage is het hulprelais uitgevoerd met steekvoet. Zowel het hoofdstroomcircuit als het hulpstroomcircuit maken gebruik van vlaksteekaansluitingen. De geïntegreerde LED-indicatie maakt de status zichtbaar en dankzij de mogelijkheid tot handbediening is het relais ook handmatig te bedienen.
De behuizing heeft compacte afmetingen van 21 x 28 x 37,5 mm (b x d x h). Het apparaat is niet compleet met sokkel en heeft geen interface of dwanggeleide contacten.
Kenmerken op een rij
Comat Releco C9 hulprelais, type C9A41X24VDC (QRC miniatuurrelais)
4 hulpcontacten als wisselcontact, nominale (meet)schakelstroom 5 A
Type stuurspanning DC, nom. stuurspanning bij DC 19,5 - 26,4 V
Met LED-indicatie en handbediening
Montagewijze met steekvoet, vlaksteekaansluiting voor hoofd- en hulpstroomcircuit, afmetingen 21 x 28 x 37,5 mm
Specificaties
Meer informatie
Aansluitwijze hoofdstroomcircuit
Vlaksteekaansluiting
Aansluitwijze hulpstroomcircuit
Vlaksteekaansluiting
Aantal hulpcontacten als maakcontact
0
Aantal hulpcontacten als verbreekcontact
0
Aantal hulpcontacten als wisselcontact
4
Blusfunctie
Nee
Breedte
21 mm
Compleet apparaat met sokkel
Nee
Contactvarianten
1-voudig contact
Diepte
28 mm
Handbediening
Ja
Hoogte
37.5 mm
Interface
Nee
Met dwanggeleide contacten
Nee
Met LED indicatie
Ja
Montagewijze
Met steekvoet
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V
