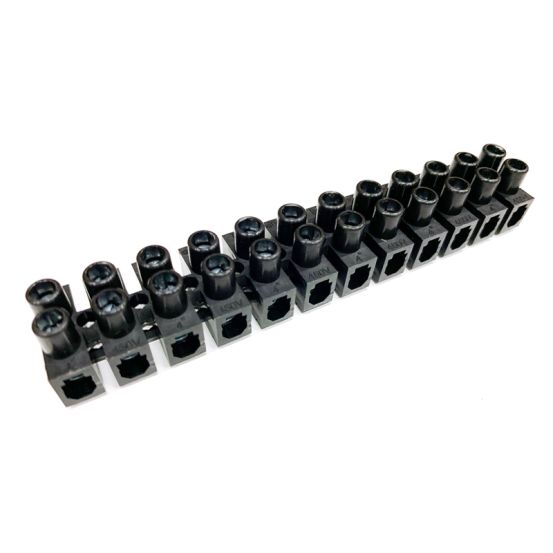

De Conex CH klemmenstrook CH PA20P12BK is een zwarte 12-polige kroonklemmenstrook met een maximale aderdoorsnede van 4 mm².
Belangrijkste kenmerken
Deze klemmenstrook uit de Conex CH serie is uitgevoerd met 12 polen en schroefaansluitingen. De zwarte kroonklemmenstrook is geschikt voor aders van 0,5 tot 4 mm² en biedt per pool één klempositie.
Het isolatielichaam is gemaakt van PA thermoplast met een brandbaarheidsklasse volgens UL 94 van V2. De klemmenstrook heeft een nominale meetspanning van 450 V en een nominale meetstroom In van 32 A bij een bedrijfstemperatuur van 85 °C.
De montage gebeurt met schroeven, met een boorgatafstand van 8,2 mm. De uitvoering is compact met een breedte van 17 mm, een diepte van 96 mm en een hoogte van 14 mm.
Kenmerken op een rij
Zwarte 12-polige kroonklemmenstrook
Aansluitbare geleiderdoorsnede 0,5-4 mm²
Schroefaansluitingen met zij-aansluitpositie
Nominale meetspanning 450 V en nominale stroom 32 A
Isolatie van PA thermoplast, brandbaarheidsklasse UL 94 V2
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0.5-4 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls
0.5-4 mm²
Aansluitbare geleiderdoorsnede fijndraads z adereindhuls
0.5-4 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.5-4 mm²
Aansluitpositie
Zij
Aantal klemposities per pool
1
Aantal polen
12
Aderdoorsnede extra soepel
0.5-4 mm²
Aderdoorsnede massieve draad
0.5-4 mm²
Aderdoorsnede soepel met huls
0.5-4 mm²
Afsluitplaat noodzakelijk
Nee
Bedrijfstemperatuur
85 °C
Boorgatafstand centrisch
8.2 mm
Brandbaarheidsklasse isolatiemateriaal conform UL 94
