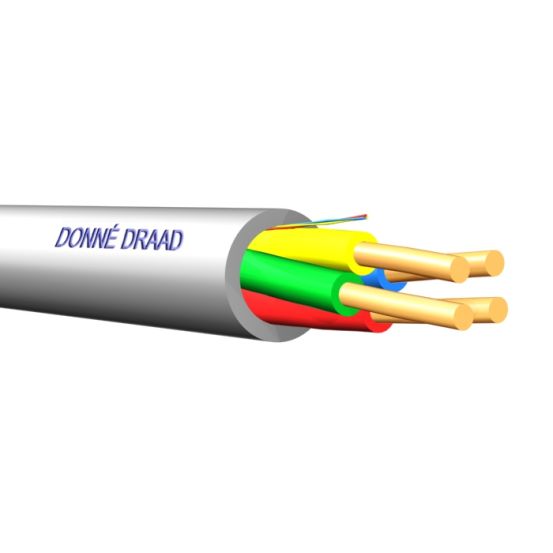

8-aderige signaalkabel van 0,5 mm² op een rol van 100 meter met brandklasse Dca-s2,d2,a3 en 300 V spanning. Voorzien van massieve koperen geleiders en een grijze PVC-mantel.
De DONNE signaalkabel is op een rol van 100 meter verkrijgbaar en beschikt over 8 aders met een nominale geleiderdoorsnede van 0,5 mm².
Belangrijkste kenmerken
De signaalkabel is voorzien van massief koperen geleiders van klasse 1 en heeft een nominale spanning van 300 V. Zowel de mantel als de aderisolatie zijn vervaardigd uit polyvinylchloride (PVC) in de kleur grijs. Het brandgedrag voldoet aan CPR Euroklasse Dca-s2,d2,a3.
Kenmerken op een rij
8 aders met een nominale geleiderdoorsnede van 0,5 mm²
Op een rol van 100 meter
Nominale spanning van 300 V
Koperen geleiders met klasse 1 massieve opbouw
Mantel en aderisolatie van polyvinylchloride (PVC)
CPR Euroklasse Dca-s2,d2,a3
Specificaties
Meer informatie
Aantal aders
8
Aantal groepen getwist
0
Aantal mantellagen
1
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
20
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d2
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-1-2
Buitendiameter circa
5.9 mm
Buitendiameter
5.5 mm
Categorie
Geen
Chemische bescherming
Geen
CPR Eurobrandklasse volgens EN 13501-6: klasse
Dca
Duplex
Nee
Eurobrandklasse volgens EN 13501-6: rookontwikkeling
s2
Euroklasse brandende vallende druppels/deeltjes v EN 13501-6
d2
Euroklasse corrosiviteit/zuurgraad volgens EN 13501-6
a3
Functiebehoud volgens IEC 60331-23
NO
Functiebehoud
Geen
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geschikt als computer data kabel
NO
Geschikt als signaalkabel
YES
Geschikt als telefoonkabel
YES
Geschikt voor Food & Beverage (F&B)
Nee
Geschikt voor gebruik als beveiligingsalarmkabel
YES
Geschikt voor verwerking in aarde/ondergrond
NO
Getwist
Nee
Gewicht
5700 kg/km
Halogeenvrij volgens EN 60754-1/2
NO
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Isolatiebehoud volgens IEC 60331
NO
Kabel dwarswaterdicht
NO
Kabel langswaterdicht
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Kabeltype
Datakabel
Kabelvorm
Rond
Karakteristieke impedantie
Ohm
Lengte
100 m
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. treksterkte tijdens aanleggen
0.057 kN
Max. treksterkte tijdens installatie
kN
Met knaagdierbescherming
Nee
Met ripkoord
Nee
Min. toegestane buigrad stationaire toepass/vast verlegd
25 mm
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Nom. geleiderdiameter
0.8 mm
Nom. geleiderdoorsnede
0.5 mm²
Nom. spanning U
300 V
Nominale geleiderdiameter
0.8 mm
Nominale geleiderdoorsnede
0.8 mm²
Nominale spanning U
300 V
NVP waarde
%
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenslag
Lagen
Samenstelling geleider
Klasse 1 = massief
Specificatie aderisolatie
Overig
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-30 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage
5-70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
