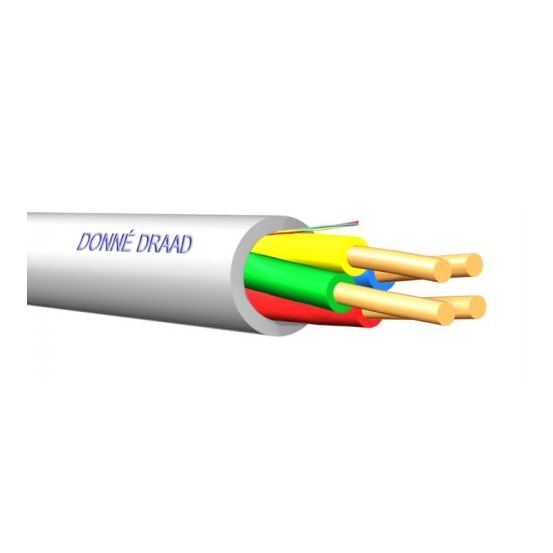

4-aderige signaalkabel van 0,5 mm² op een rol van 100 meter met brandklasse Dca-s2,d2,a3 en 300 V spanning. Voorzien van massieve koperen geleiders en een witte PVC-mantel.
De Donne signaalkabel, wandkabel wordt geleverd op een rol van 100 meter en is voorzien van 4 aders met een nominale geleiderdoorsnede van 0,5 mm².
Belangrijkste kenmerken
Deze ronde signaalkabel, wandkabel van het merk Donne is voorzien van massieve koperen geleiders en een nominale spanning van 300 V. De kabel heeft een mantel en aderisolatie van polyvinylchloride in de kleur wit. Wat betreft brandgedrag voldoet deze uitvoering aan de CPR Euroklasse Dca-s2,d2,a3.
Kenmerken op een rij
Geleverd op een rol van 100 meter
4 aders met een nominale geleiderdoorsnede van 0,5 mm²
Nominale spanning U van 300 V
Koperen geleiders en PVC isolatie en mantel
CPR Euroklasse Dca-s2,d2,a3
Specificaties
Meer informatie
Aantal aders
4
Aantal groepen getwist
0
Aantal mantellagen
1
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
20
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d2
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-1-2
Buitendiameter circa
4.6 mm
Buitendiameter
4.2 mm
Categorie
Geen
Chemische bescherming
Geen
CPR Eurobrandklasse volgens EN 13501-6: klasse
Dca
Duplex
Nee
Eurobrandklasse volgens EN 13501-6: rookontwikkeling
s2
Euroklasse brandende vallende druppels/deeltjes v EN 13501-6
d2
Euroklasse corrosiviteit/zuurgraad volgens EN 13501-6
a3
Functiebehoud volgens IEC 60331-23
NO
Functiebehoud
Geen
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geschikt als computer data kabel
NO
Geschikt als signaalkabel
YES
Geschikt als telefoonkabel
YES
Geschikt voor Food & Beverage (F&B)
Nee
Geschikt voor gebruik als beveiligingsalarmkabel
YES
Geschikt voor verwerking in aarde/ondergrond
NO
Getwist
Nee
Gewicht
3000 kg/km
Halogeenvrij volgens EN 60754-1/2
NO
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Isolatiebehoud volgens IEC 60331
NO
Kabel dwarswaterdicht
NO
Kabel langswaterdicht
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Kabeltype
Datakabel
Kabelvorm
Rond
Karakteristieke impedantie
Ohm
Lengte
100 m
Litze
NO
Mantelkleur
Wit
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. treksterkte tijdens aanleggen
0.028 kN
Max. treksterkte tijdens installatie
kN
Met knaagdierbescherming
Nee
Met ripkoord
Nee
Min. toegestane buigrad stationaire toepass/vast verlegd
20 mm
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Nom. geleiderdiameter
0.8 mm
Nom. geleiderdoorsnede
0.5 mm²
Nom. spanning U
300 V
Nominale geleiderdiameter
0.8 mm
Nominale geleiderdoorsnede
0.8 mm²
Nominale spanning U
300 V
NVP waarde
%
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenslag
Lagen
Samenstelling geleider
Klasse 1 = massief
Specificatie aderisolatie
Overig
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-30 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage
5-70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
