4-aderige YMvK-as grondkabel van 10 mm² op gewenste lengte te knippen met een spanning van 0,6/1 kV. Deze halogeenvrije, UV-bestendige kabel heeft stalen bewapening en is rookarm.
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie

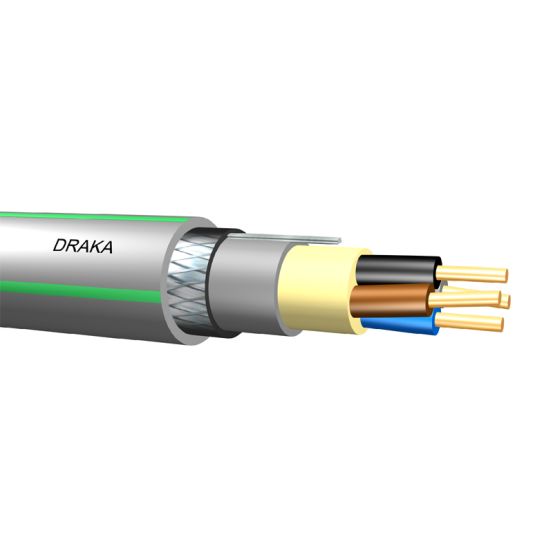

De DRAKA YMVK-as grondkabel 4-aderig is verkrijgbaar vanaf 1 meter in de bestelde lengte. Deze kabel is voorzien van 4 aders met een nominale geleiderdoorsnede van 10 mm².
Belangrijkste kenmerken
Deze halogeenvrije en dwarswaterdichte grondkabel werkt met een nominale spanning van 0,6/1 kV en heeft een koperen geleider met een samengeslagen opbouw van klasse 2. De buitenmantel is gemaakt van polyolefine in de kleur grijs/groen en omvat een stalen vlechtwerk als bewapening. Dankzij de OV-NET omvlechting en de UV-bestendige eigenschappen is de kabel geschikt voor verwerking in de grond en als installatiekabel.
De aderisolatie bestaat eveneens uit polyolefine en de adercodering volgt de norm HD 308 S2. Verder is de kabel rookarm volgens IEC 61034-2 en heeft deze een ronde vorm met een buitendiameter van circa 22 mm.
Kenmerken op een rij
4 aders met een nominale geleiderdoorsnede van 10 mm²
Koperen geleider van klasse 2 met een samengeslagen opbouw
Nominale spanning van 0,6/1 kV
Geschikt voor verwerking in de grond en als installatiekabel
Stalen bewapening en UV-bestendig
Halogeenvrij en rookarm volgens IEC 61034-2
Specificaties
Meer informatie
Aantal aders
4
Aantal meters
1
Adercodering volgens HD 308 S2
YES
Adercodering
Kleur
Aderscherm
NO
Afscherming langswaterdicht
NO
AWG-maat
8
Bewapening
YES
Bewapening/armering
Vlechtwerk
Binnenveldsturing
NO
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Nee
Buitendiameter circa
22 mm
Buitenveldsturing
NO
Concentrische geleider
Geen
Functiebehoud
Nee
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidende coating
NO
Geleider langswaterdicht
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
1.83 Ohm/km
Geschikt als hoogspanningskabel
NO
Geschikt als installatiekabel
YES
Geschikt als middenspanningskabel
NO
Geschikt voor verwerking in aarde/ondergrond
YES
Gewicht
kg/km
Glasvezelelement
NO
Halogeenvrij volgens IEC 60754-1
YES
Halogeenvrij volgens IEC 60754-2
YES
Isolatiebehoud volgens IEC 60331
NO
Isolatiebehoud
Nee
Kabel dwarswaterdicht
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Litze
YES
Loodmantel
NO
Mantelkleur
Grijs/groen
Mantelmateriaal
Polyolefine
Materiaal aderisolatie
Polyolefine
Materiaal bewapening
Staal
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Installatiekabel
Nom. doorsnede concentrische geleider
mm²
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
10 mm²
Nom. spanning U
1 kV
Nom. spanning U0
0.6 kV
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
YES
Samenstelling geleider
Klasse 2 = samengeslagen
Scherm
NO
Specificatie mantelmateriaal
Polyethyleen (PE)
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
