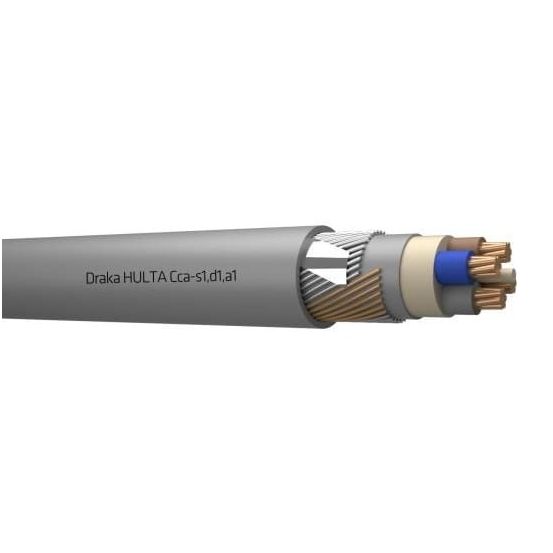

4-aderige Z1G-YMz1Kasmbzh grondkabel van 25 mm² op gewenste lengte te knippen met brandklasse Cca-s1,d1,a1 en 0,6/1 kV spanning. Deze UV-bestendige kabel heeft een staaldraadarmering.
Verpakt per 1 meter
51,6942,72
51,6942,72
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.
131 op voorraad
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie
De DRAKA YMVK-as grondkabel 4-aderig is verkrijgbaar vanaf 1 meter in de bestelde lengte. Deze kabel is voorzien van 4 aders met een nominale geleiderdoorsnede van 25 mm².
Belangrijkste kenmerken
Deze halogeenvrije grondkabel is geschikt als installatiekabel en voor verwerking in de aarde of ondergrond bij een nominale spanning van 0,6/1 kV. De kabel beschikt over koperen geleiders met een samengeslagen opbouw van klasse 2 en polyethyleen aderisolatie. Dankzij de staaldraadarmering en UV-bestendigheid is de grijze kabel ontworpen voor open verwerking en buitentoepassingen.
Het brandgedrag valt onder CPR Euroklasse Cca-s1,d1,a1. De installatie is geschikt voor een maximale toelaatbare geleidertemperatuur van 90 °C en heeft een buitendiameter van circa 29,4 mm.
Kenmerken op een rij
4 aders met een nominale geleiderdoorsnede van 25 mm²
Koperen geleiders met klasse 2 samengeslagen opbouw
Geschikt als installatiekabel en voor verwerking in aarde en ondergrond
Nominale spanning van 0,6/1 kV
CPR Euroklasse Cca-s1,d1,a1
Staaldraadarmering en UV-bestendig met een buitendiameter van circa 29,4 mm
Specificaties
Meer informatie
Aantal aders
4
Aantal hulpaders
0
Aantal meters
1
Adercodering volgens HD 308 S2
YES
Adercodering
Kleur
Aderscherm
NO
Afscherming langswaterdicht
Nee
AWG-maat
4
Bewapening
YES
Bewapening/armering
Draad
Binnenveldsturing
Nee
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d1
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a1
Brandklasse volgens EN 13501-6: klasse
Cca
Brandklasse volgens EN 13501-6: rookontwikkeling
s1
Brandklasse
Cca
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
29.4 mm
Buitendiameter
29.4 mm
Buitenveldsturing
Nee
Concentrische geleider
Geen
CPR Eurobrandklasse volgens EN 13501-6: klasse
Cca
EMC-uitvoering
Nee
Eurobrandklasse volgens EN 13501-6: rookontwikkeling
s1
Euroklasse brandende vallende druppels/deeltjes v EN 13501-6
d1
Euroklasse corrosiviteit/zuurgraad volgens EN 13501-6
a1
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Functiebehoud
Nee
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geel/Groene ader
Nee
Geleidende coating
Nee
Geleider langswaterdicht
Nee
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
0.727 Ohm/km
Geschikt als hoogspanningskabel
NO
Geschikt als installatiekabel
YES
Geschikt als middenspanningskabel
NO
Geschikt voor verwerking in aarde/ondergrond
YES
Gewicht
kg/km
Glasvezelelement
NO
Halogeenvrij volgens IEC 60754-1
YES
Halogeenvrij volgens IEC 60754-2
YES
Halogeenvrij volgens IEC 60754-3
NO
Hoogspanningskabel
Nee
Installatiekabel
Ja
Isolatiebehoud vlgs. IEC 60331
Nee
Isolatiebehoud volgens IEC 60331
NO
Isolatiebehoud
Nee
Kabel dwarswaterdicht
Nee
Kabelbreedte circa
mm
Kabelbreedte
30 mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Kabelhoogte
30 mm
Kabelvorm
Rond
Litze
NO
Loodmantel
NO
Mantelkleur
Grijs
Mantelmateriaal
Copolymeer thermoplastisch
Materiaal aderisolatie
Polyethyleen (PE)
Materiaal bewapening
Overig
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens aanleggen
6.91 kN
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
Nee
Middenspanningskabel
Nee
Min. toegestane buigrad stationaire toepass/vast verlegd
210 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Installatiekabel
NEN
Z1G-YMz1Kasmbzh 0,6/1kV
Nom. doorsnede concentrische geleider
mm²
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
25 mm²
Nom. spanning U
1 kV
Nom. spanning U0
0.6 kV
Nominale equivalente koperdoorsnede bewapening
16 mm²
Nominale geleiderdoorsnede
25 mm²
Nominale spanning U
1 kV
Nominale spanning U0
0.6 kV
Oliebestendig volgens IEC 60811-404
YES
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
Ja
Samenstelling geleider
Klasse 2 = samengeslagen
Scherm
NO
Specificatie aderisolatie
Polyethyleen (PE)
Specificatie mantelmateriaal
Overig
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage
-20-80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
