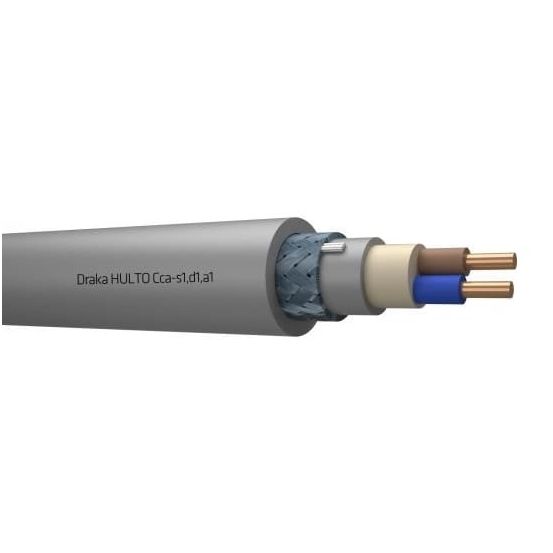

2-aderige Z1O-YMz1Kasmbzhgrondkabel van 4 mm² op gewenste lengte te knippen met brandklasse Cca-s1,d1,a1 en een spanning van 0,6/1 kV. De kabel heeft koperen geleiders en een stalen bewapening.
Verpakt per 1 meter
7,826,46
7,826,46
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.
212 op voorraad
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie
De DRAKA grondkabel is verkrijgbaar vanaf 1 meter in de bestelde lengte en is voorzien van 2 aders met een nominale geleiderdoorsnede van 4 mm².
Belangrijkste kenmerken
Deze halogeenvrije grondkabel is voorzien van koperen geleiders en werkt met een nominale spanning van 0,6/1 kV. De kabel is uitgerust met een stale bewapening voor mechanische bescherming en is geschikt voor verwerking in de aarde en ondergrond. Daarnaast is de mantel UV-bestendig en beschikt de kabel over brandvertraging volgens EN 13501-6 met CPR Euroklasse Cca-s1,d1,a1.
Kenmerken op een rij
2 aders met een nominale geleiderdoorsnede van 4 mm²
Nominale spanning van 0,6/1 kV
Koperen geleiders en stalen bewapening
Geschikt voor verwerking in aarde/ondergrond
CPR Euroklasse Cca-s1,d1,a1 volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
2
Aantal hulpaders
0
Aantal meters
1
Adercodering volgens HD 308 S2
YES
Adercodering
Kleur
Aderscherm
NO
Afscherming langswaterdicht
NO
AWG-maat
12
Bewapening
YES
Bewapening/armering
Vlechtwerk
Binnenveldsturing
NO
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d1
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a1
Brandklasse volgens EN 13501-6: klasse
Cca
Brandklasse volgens EN 13501-6: rookontwikkeling
s1
Brandklasse
Cca
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
15.1 mm
Buitendiameter
15.1 mm
Buitenveldsturing
NO
Concentrische geleider
Geen
CPR Eurobrandklasse volgens EN 13501-6: klasse
Cca
EMC-uitvoering
Nee
Eurobrandklasse volgens EN 13501-6: rookontwikkeling
s1
Euroklasse brandende vallende druppels/deeltjes v EN 13501-6
d1
Euroklasse corrosiviteit/zuurgraad volgens EN 13501-6
a1
Functiebehoud volgens EN 50200 annex E
Nee
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Functiebehoud
Nee
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geel/Groene ader
Nee
Geleidende coating
NO
Geleider langswaterdicht
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
4.61 Ohm/km
Geschikt als hoogspanningskabel
NO
Geschikt als installatiekabel
YES
Geschikt als middenspanningskabel
NO
Geschikt voor verwerking in aarde/ondergrond
YES
Gewicht
kg/km
Glasvezelelement
NO
Halogeenvrij volgens IEC 60754-1
YES
Halogeenvrij volgens IEC 60754-2
YES
Halogeenvrij volgens IEC 60754-3
Nee
Hoogspanningskabel
Nee
Installatiekabel
Ja
Isolatiebehoud vlgs. IEC 60331
Nee
Isolatiebehoud volgens IEC 60331
NO
Isolatiebehoud
Nee
Kabel dwarswaterdicht
NO
Kabelbreedte circa
mm
Kabelbreedte
16 mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Kabelhoogte
16 mm
Kabelvorm
Rond
Litze
YES
Loodmantel
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyolefine
Materiaal aderisolatie
Polyethyleen (PE)
Materiaal bewapening
Staal
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Middenspanningskabel
Nee
Min. toegestane buigrad stationaire toepass/vast verlegd
95 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Installatiekabel
NEN
Z1O-YMz1Kasmbzh 0,6/1kV
Nom. doorsnede concentrische geleider
mm²
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
4 mm²
Nom. spanning U
1 kV
Nom. spanning U0
0.6 kV
Nominale equivalente koperdoorsnede bewapening
4 mm²
Nominale geleiderdoorsnede
4 mm²
Nominale spanning U
1 kV
Nominale spanning U0
0.6 kV
Oliebestendig volgens IEC 60811-404
Ja
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
Ja
Samenstelling geleider
Klasse 1 = massief
Scherm
NO
Specificatie aderisolatie
Polyethyleen (PE)
Specificatie mantelmateriaal
Gevulkaniseerd polyetheen (XLPE)
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage
-20-80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
