Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie

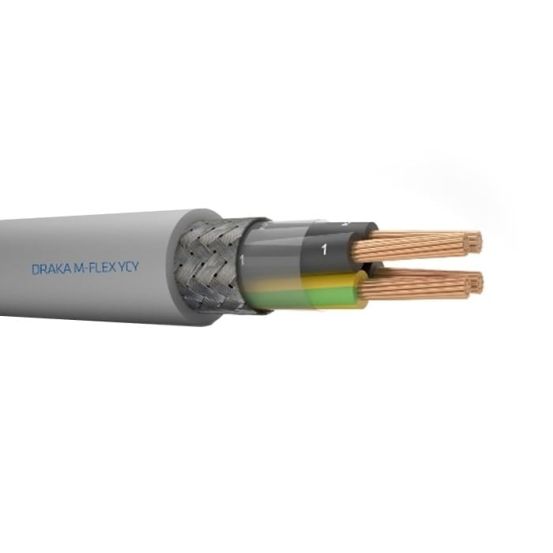

De DRAKA stuurstroomkabel is vanaf 1 meter in de bestelde lengte verkrijgbaar. Deze kabel beschikt over 3 aders met een nominale geleiderdoorsnede van 2,5 mm² en een nominale spanning van 300/500 V.
Belangrijkste kenmerken
De stuurstroomkabel heeft een soepele koperen geleider van klasse 5 met een ronde geleidervorm en een blank oppervlakte. Zowel de aderisolatie als de buitenmantel bestaan uit polyvinylchloride (PVC). De mantel is grijs van kleur en de kabel heeft een ronde vorm. De adercodering is uitgevoerd met cijfers en er is een geel/groene aardgeleider aanwezig. Voor de afscherming is een collectief vlechtwerk toegepast. De kabel voldoet aan de brandvertraging volgens IEC/EN 60332-1-2. Tijdens de montage kan de kabel worden verwerkt bij temperaturen van -5 tot 60 °C, en de toegestane kabelbuitentemperatuur na montage zonder vibratie bedraagt -5 - 80 °C.
Kenmerken op een rij
3 aders met een nominale geleiderdoorsnede van 2,5 mm²
Nominale spanning van 300/500 V
Soepele koperen geleiders van klasse 5 met een geel/groene aardgeleider
Polyvinylchloride (PVC) aderisolatie en buitenmantel met cijfercodering en een grijze mantelkleur
Collectief vlechtwerk als afscherming
Brandvertragend volgens IEC/EN 60332-1-2
Specificaties
Meer informatie
Aantal aders
3
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Cijfers
Aderisolatie
Polyvinylchloride (PVC)
Afscherming collectief
Vlechtwerk
Afscherming groepen
Geen
AWG-maat
14
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-1-2
Buitendiameter circa
mm
Draagorgaan
Geen
Geel/Groene ader
Ja
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
Ohm/km
Getwist
Nee
Gewicht
kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
°C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
2.5 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-5 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
