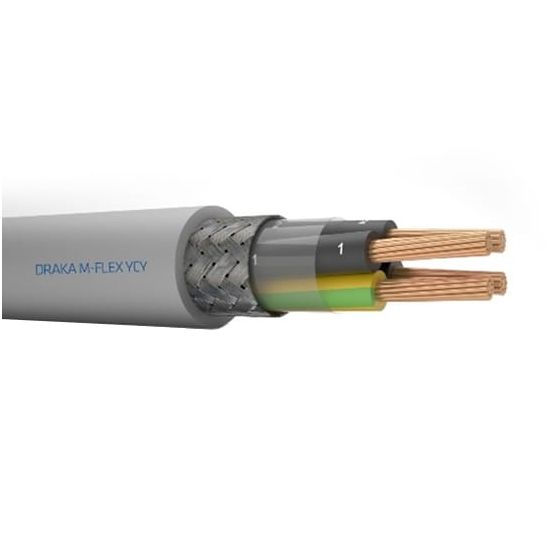

De DRAKA stuurstroomkabel wordt geleverd op een haspel van 1000 meter en is voorzien van 3 aders met een nominale geleiderdoorsnede van 1,5 mm². Deze soepele stuurstroomkabel heeft een nominale spanning van 300/500 V en een geel/groene aardgeleider.
Belangrijkste kenmerken
De kabel beschikt over koperen geleiders van klasse 5 en heeft een circa buitendiameter van 7,5 mm. Zowel de aderisolatie als de buitenmantel zijn vervaardigd uit polyvinylchloride (PVC), waarbij de mantel een grijze kleur heeft. Voor de identificatie van de aders is gebruikgemaakt van adercodering met cijfers. Daarnaast is de kabel uitgerust met een collectieve afscherming in de vorm van vlechtwerk en voldoet het brandgedrag aan IEC/EN 60332-1-2.
Kenmerken op een rij
3 aders met een nominale geleiderdoorsnede van 1,5 mm²
Koperen geleiders van klasse 5
Nominale spanning van 300/500 V
Polyvinylchloride (PVC) mantel in de kleur grijs
Circa buitendiameter van 7,5 mm
Collectieve afscherming door middel van vlechtwerk
Specificaties
Meer informatie
Aantal aders
3
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Cijfers
Aderisolatie
Polyvinylchloride (PVC)
Afscherming collectief
Vlechtwerk
Afscherming groepen
Geen
AWG-maat
16
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-1-2
Buitendiameter circa
7.5 mm
Buitendiameter
7.7 mm
CPR Eurobrandklasse volgens EN 13501-6: klasse
Geen
Draagorgaan
Geen
EMC-uitvoering
Nee
Eurobrandklasse volgens EN 13501-6: rookontwikkeling
Geen
Euroklasse brandende vallende druppels/deeltjes v EN 13501-6
Geen
Euroklasse corrosiviteit/zuurgraad volgens EN 13501-6
Geen
Geel/Groene ader
Ja
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
Ohm/km
Getwist
Nee
Gewicht
kg/km
Halogeenvrij volgens EN 60754-1/2
Nee
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Kabelvorm
Rond
Koudebestendig vlgs. EN 60811-504+505+506
Nee
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
°C
Max. treksterkte tijdens aanleggen
0.067 kN
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigrad stationaire toepass/vast verlegd
24 mm
Min. toegestane buigrad. flex toepassing/vrije beweging
39 mm
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Nominale geleiderdoorsnede
1.5 mm²
Nominale spanning U
500 V
Nominale spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Stuurstroomleiding
Ja
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-5 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage
-5-60 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
