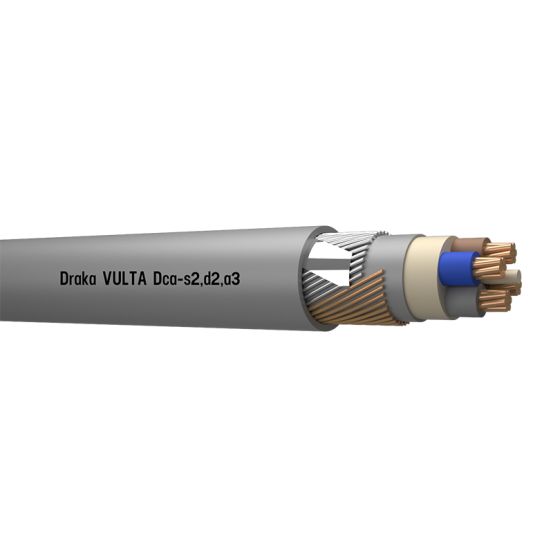

4-aderige YMvK-as grondkabel van 16 mm² op gewenste lengte te knippen met brandklasse Dca-s2,d2,a3 en een spanning van 0,6/1 kV. Deze ronde kabel is voorzien van bewapening.
Verpakt per 1 meter
31,2425,82
31,2425,82
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.
351 op voorraad
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie
De YMVK-as grondkabel van DRAKA wordt geleverd vanaf 1 meter in de bestelde lengte en is voorzien van 4 aders met een nominale geleiderdoorsnede van 16 mm².
Belangrijkste kenmerken
Deze ronde grondkabel is voorzien van een bewapening en geschikt voor verwerking in de grond. Het koperen geleidermateriaal heeft een nominale spanning van 0,6/1 kV en de kabel beschikt over brandklasse Dca-s2,d2,a3 volgens EN 13501-6.
Kenmerken op een rij
4 aders met een nominale geleiderdoorsnede van 16 mm²
Geleidermateriaal van koper
Nominale spanning van 0,6/1 kV
Geschikt voor verwerking in de grond
Voorzien van bewapening
Brandklasse Dca-s2,d2,a3 volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
4
Aantal hulpaders
0
Aantal meters
1
Adercodering volgens HD 308 S2
YES
Adercodering
Kleur
Aderscherm
NO
Afscherming langswaterdicht
Nee
AWG-maat
6
Bewapening
YES
Bewapening/armering
Draad
Binnenveldsturing
Nee
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d2
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
23.6 mm
Buitendiameter
23.6 mm
Buitenveldsturing
Nee
Concentrische geleider
Geen
CPR Eurobrandklasse volgens EN 13501-6: klasse
Dca
Eurobrandklasse volgens EN 13501-6: rookontwikkeling
s2
Euroklasse brandende vallende druppels/deeltjes v EN 13501-6
d2
Euroklasse corrosiviteit/zuurgraad volgens EN 13501-6
a3
Functiebehoud volgens EN 50200 annex E
Nee
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Functiebehoud
Nee
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geel/Groene ader
Nee
Geleidende coating
Nee
Geleider langswaterdicht
Nee
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
1.15 Ohm/km
Geschikt als hoogspanningskabel
NO
Geschikt als installatiekabel
YES
Geschikt als middenspanningskabel
NO
Geschikt voor verwerking in aarde/ondergrond
YES
Gewicht
kg/km
Glasvezelelement
NO
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Hoogspanningskabel
Nee
Installatiekabel
Ja
Isolatiebehoud vlgs. IEC 60331
Nee
Isolatiebehoud volgens IEC 60331
NO
Isolatiebehoud
Nee
Kabel dwarswaterdicht
Nee
Kabelbreedte circa
mm
Kabelbreedte
24 mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Kabelhoogte
24 mm
Kabelvorm
Rond
Litze
NO
Loodmantel
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyolefine
Materiaal bewapening
Overig
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens aanleggen
4.455 kN
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
YES
Middenspanningskabel
Nee
Min. toegestane buigrad stationaire toepass/vast verlegd
170 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Installatiekabel
NEN
VG-YMvKasmb rss 0,6/1kV
Nom. doorsnede concentrische geleider
mm²
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
16 mm²
Nom. spanning U
1 kV
Nom. spanning U0
0.6 kV
Nominale doorsnede concentrische geleider
0 mm²
Nominale equivalente koperdoorsnede bewapening
16 mm²
Nominale geleiderdoorsnede
16 mm²
Nominale spanning U
1 kV
Nominale spanning U0
0.6 kV
Oliebestendig volgens IEC 60811-404
Ja
Oppervlakte geleider
Blank
Recycle
Ja
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 2 = samengeslagen
Scherm
NO
Specificatie aderisolatie
Gevulkaniseerd polyetheen (XLPE)
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage
0-80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
