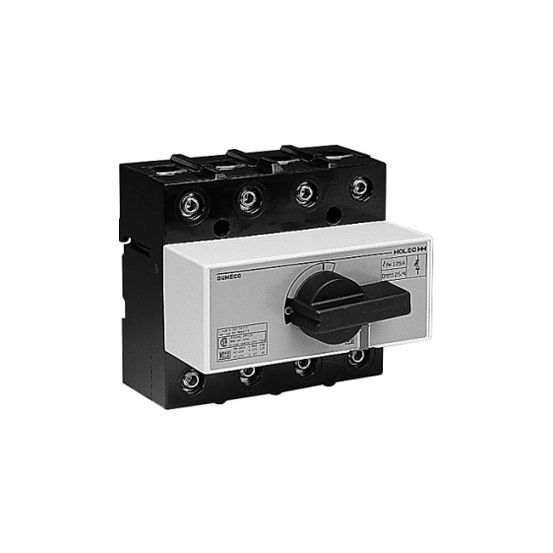

De Eaton Dumeco Lastscheider DMM-125/4 is een inbouwapparaat met vaste inbouwtechniek, uitgevoerd als hoofdschakelaar en werkschakelaar, geschikt voor verdelerinbouw.
Belangrijkste kenmerken
Deze Eaton Dumeco lastscheider DMM-125/4 is ontworpen als inbouwapparaat met vaste inbouwtechniek en is geschikt voor verdelerinbouw. Het apparaat heeft een hoofdstroomcircuit met schroefaansluiting en is uitgevoerd met één schakelaar en vier polen.
De lastscheider is geschikt als hoofdschakelaar en werkschakelaar met een nominale continustroom Iu van 125 A en een nominale continustroom AC-21 bij 400 V van eveneens 125 A. Voor AC-23 bij 400 V bedraagt de nominale continustroom 66 A en het nominale vermogen 30 kW. De toegelaten korte-duur stroom Icw is 2,5 kA en de voorwaardelijke nominale kortsluitstroom Iq bedraagt 50 kA.
De frontzijde heeft een beschermingsgraad IP20 en de maximale nominale bedrijfsspanning Ue bij AC is 690 V. Het bedieningselement is uitgevoerd als korte draaigreep in de kleur zwart. De behuizing is van kunststof en de afmetingen zijn 132 mm breed, 108 mm hoog en 152 mm diep, met een breedte van 6 module-eenheden.
Kenmerken op een rij
Uitvoering als hoofdschakelaar en werkschakelaar
Nominale continustroom Iu: 125 A (AC-21 400 V: 125 A, AC-23 400 V: 66 A)
Nominaal vermogen AC-23, 400 V: 30 kW
Maximale nominale bedrijfsspanning Ue bij AC: 690 V
Geschikt voor verdelerinbouw, IP20, 4-polig, schroefaansluiting
