Tijdrelais met ster-driehoekfunctie, een tijdbereik van 3 tot 60 seconden en 24-240V AC/DC voeding. Voorzien van één onvertraagd en één vertraagd maakcontact voor DIN-rail montage.

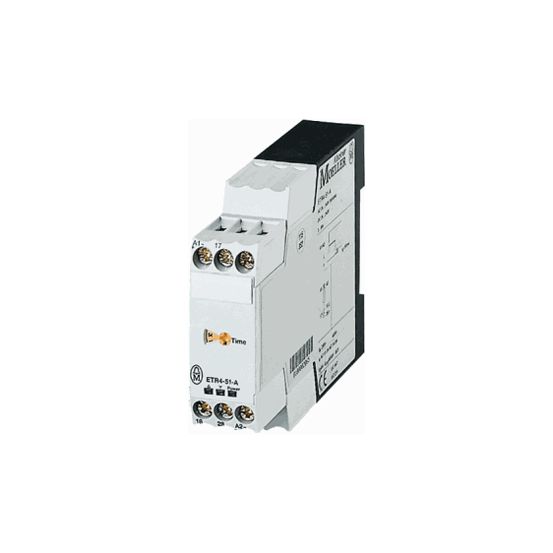

De Eaton ETR4-51-A is een tijdrelais uit de ETR4-serie van Eaton, met een tijdbereik van 3 tot 60 seconden en geschikt voor AC/DC-bedrijfsspanningen van 24 tot 240 V.
Belangrijkste kenmerken
Dit Eaton ETR4 tijdrelais is ontworpen voor toepassingen waar een instelbare schakeltijd nodig is tussen 3 en 60 seconden. Het relais beschikt over één onvertraagd maakcontact en één vertraagd maakcontact, waardoor verschillende schakelfuncties binnen dezelfde module mogelijk zijn.
Het tijdrelais ondersteunt een bedrijfsspanning en stuurspanning van 24 tot 240 V bij zowel AC 50/60 Hz als DC, met een nominale stroom van 3 A. Daarnaast heeft het een ster-driehoekfunctie en is het geschikt voor montage op een DIN-rail (Omega-rail) met een DRA (DIN-rail adapter) uitvoering.
Met een compacte bouwvorm van 23 x 103 x 83 mm (b x d x h), een beschermingsgraad van IP20 en schroefaansluitingen voor de elektrische verbinding, laat dit relais zich eenvoudig integreren in bestaande installaties.
Kenmerken op een rij
Tijdbereik: 3 - 60 s
Bedrijfsspanning en stuurspanning: 24 - 240 V AC/DC (50/60 Hz en DC)
Uitgangen: 1 onvertraagd maakcontact en 1 vertraagd maakcontact
Functie ster-driehoek aanwezig
Montagewijze: DRA (DIN-rail adapter), geschikt voor DIN-/Omega-rail
Specificaties
Meer informatie
Aantal uitgangen, onvertraagd, maakcontact
1
Aantal uitgangen, onvertraagd, verbreekcontact
0
Aantal uitgangen, onvertraagd, wisselcontact
0
Aantal uitgangen, vertraagd, maakcontact
1
Aantal uitgangen, vertraagd, verbreekcontact
0
Aantal uitgangen, vertraagd, wisselcontact
0
Bediening op afstand mogelijk
Nee
Bedrijfsspanning bij AC 50 Hz
24-240 V
Bedrijfsspanning bij AC 60 Hz
24-240 V
Bedrijfsspanning bij DC
24-240 V
Beschermingsgraad (IP)
IP20
Breedte
23 mm
Compleet apparaat met sokkel
Nee
Diepte
103 mm
Frontmontage
Nee
Functie afvalvertragend
Nee
Functie inschakelwissend
Nee
Functie knipperend beginnend met impuls, vaste tijd
Nee
Functie knipperend beginnend met pauze, vaste tijd
