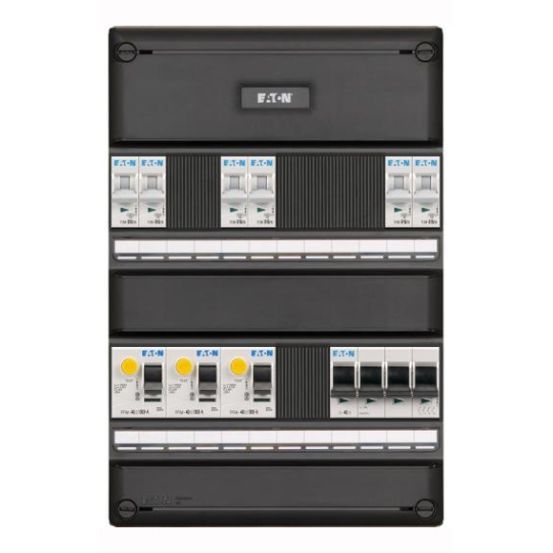

De Eaton Holec Systeem 55 groepenkast I-63V1400-HS-64 is een modulaire 1-fase opbouwgroepenkast van kunststof met in totaal 6 groepen en 3 aardlekschakelaars.
Belangrijkste kenmerken
Deze Eaton Holec Systeem 55 groepenkast is ontworpen als modulaire 1-fase oplossing met 6 groepen en 3 aardlekschakelaars van 30 mA. De beveiliging wordt uitgevoerd met installatie-/aardlekautomaten met uitschakelkarakteristiek B en een nominaal afschakelvermogen van 10 kA bij 230 V.
De kast is voorzien van een uitneembaar montageframe met geïntegreerde DIN-profielen, zodat componenten eenvoudig buiten de kast kunnen worden afgemonteerd. De behuizing is van kunststof, uitgevoerd in zwart (RAL 9005), en heeft een deksel als afdekking.
Het opbouwmodel is uitgevoerd met een hoofdschakelaar van 40 A, 4 polen, en biedt plaats aan 12 module-eenheden verdeeld over 2 rijen. De buitenafmetingen zijn 330 mm hoog, 220 mm breed en 94 mm diep, met een beschermingsgraad IP3X.
Kenmerken op een rij
Modulaire 1-fase opbouwgroepenkast met 6 groepen en 3 aardlekschakelaars 30 mA
Uitneembaar montageframe met geïntegreerde DIN-profielen voor eenvoudige afmontage
Kunststof behuizing in zwart (RAL 9005) met deksel en beschermingsgraad IP3X
Hoofdschakelaar 40 A, 4-polig, met installatie-/aardlekautomaten karakteristiek B
Afmetingen 330 × 220 × 94 mm, 2 rijen en 12 module-eenheden
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
3
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
0
Aantal driefasige miniatuurstroomonderbrekers (MCB)
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
