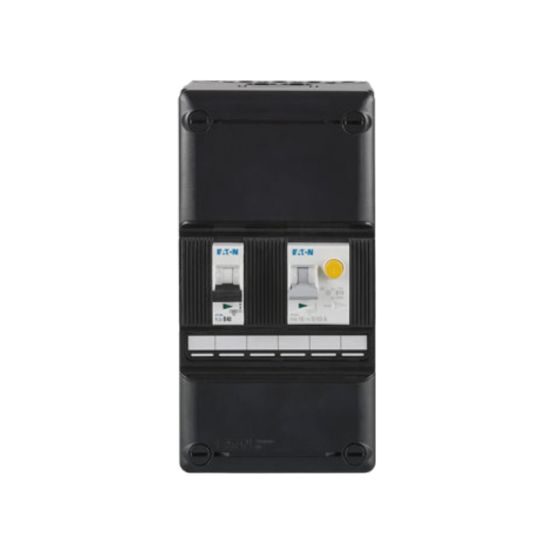

De Eaton Holec Systeem 55 PV-uitbreidingskast 1966010 is een opbouw groepenkast voor 1-fase installaties met in totaal 2 groepen en een geïntegreerde PV-uitbreidingsset.
Belangrijkste kenmerken
Deze Eaton Holec Systeem 55 PV-uitbreidingskast is uitgevoerd als 1-fase groepenkast met in totaal 2 directe groepen. De kast is specifiek aangeduid als PV-uitbreidingskast en is PV-ready, zodat deze kan worden ingezet in combinatie met een PV-uitbreidingsset binnen het Systeem 55 programma.
De behuizing is gemaakt van kunststof en uitgevoerd in de kleur zwart (RAL 9005). De kast wordt opbouw gemonteerd en heeft een compacte formaatvoering met een hoogte van 220 mm, een breedte van 110 mm en een diepte van 95 mm. De breedte in module-eenheden bedraagt 6, met één rij en een inbouwhoogte van 45 mm.
Als beveiliging is de kast uitgerust met een installatie-/aardlekautomaat met uitschakelkarakteristiek B en een nominaal afschakelvermogen van 10 kA bij 230 V. De aansluitwijze is met schroefklemmen. De kast heeft een deksel als afdekking en beschikt over een beschermingsgraad van IP3X. Er is geen hoofdschakelaar, geen aardlekautomaten of aardlekschakelaars opgenomen en er zijn geen extra functies zoals kookgroep, contactdoos, overspanningsbeveiliging, beltransformator, meter of data-uitrusting aanwezig.
Kenmerken op een rij
PV-uitbreidingskast Systeem 55, PV-ready, 1-fase met PV-uitbreidingsset
Totaal aantal groepen: 2 directe groepen (1-fase)
Opbouwmontage met kunststof behuizing, zwart RAL 9005
Afmetingen: hoogte 220 mm, breedte 110 mm, diepte 95 mm, 6 module-eenheden
Beveiliging met installatie-/aardlekautomaat, karakteristiek B, Icn 10 kA bij 230 V
Specificaties
Meer informatie
Aanbouwmogelijkheid
NO
Aansluitwijze
Schroefklem
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
0
Aantal aardlekschakelaars 300 mA
0
Aantal aardlekstroomonderbrekers/AFDD
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
2
Aantal driefasige miniatuurstroomonderbrekers (MCB)
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
1
Aantal fasen
1
Aantal groepen achter aardlekschakelaar
0
Aantal lichtgroepen
0
Aantal polen hoofdschakelaar
0
Aantal rijen
1
Aantal uitgaande lijnen
1
Aardlekschakelaar op de voeding (RCD)
NO
Afsluitbaar
NO
Bescherming hoofdschakelaar
NO
Beschermingsgraad (IP)
IP3X
Beveiliging
Installatie-/aardlekautomaat
Breedte in module-eenheden
6
Breedte
110 mm
Diepte
95 mm
Dubbele aardlekzekering (2 x RCD)
NO
Geschikt voor data
NO
Hoge afschermingsgraad (High-integrity)
NO
Hoofdschakelaar - nom. stroom
A
Hoogte
220 mm
Inbouwbreedte
210 mm
Inbouwdiepte
mm
Inbouwhoogte
45 mm
Kleur
Zwart
Kookgroep geschikt als krachtgroep
NO
Kookgroep
Geen
Materiaal behuizing
Kunststof
Met beltransformator
NO
Met contactdoos
NO
Met meter
NO
Met N-verbreekslede
NO
Met transparant deksel
NO
Montagewijze
Opbouw
Nom. afschakelvermogen Icn EN 60898 bij 230 V
10 kA
Opgenomen vermogen
W
Overspanningsbeveiliging
NO
PV-ready
YES
RAL-nummer
9005
Soort afdekking
Deksel
Totaal aantal groepen
2
Type sluiting
Overig
Uitgaande verbindingen met connectors voor insteekbare gebouwinstallatie
