1-fase PV-uitbreidingskast voor opbouw met 2 groepen, kunststof behuizing en schroefklemmen. De zwarte kast heeft 1 rij, 6 module-eenheden, IP3X-bescherming en meet 110x220x95mm.

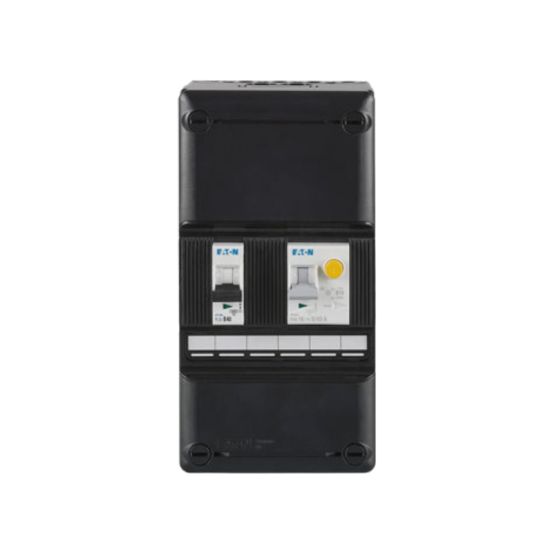

De Eaton Holec Systeem 55 PV-uitbreidingskast 1966014 is een opbouwgroepenkast voor 1-fase installaties met in totaal 2 groepen, speciaal binnen de Systeem 55 aanbouwopeenkastserie voor PV-uitbreiding.
Belangrijkste kenmerken
Deze Eaton Holec Systeem 55 PV-uitbreidingskast is een 1-fase groepenkast met in totaal 2 directe groepen. De kast is PV-ready en behoort tot de SYSTEEM 55 aanbouwgroepenkasten PV, waardoor hij geschikt is als PV-uitbreidingskast binnen dit programma.
De behuizing is uitgevoerd in kunststof en is bedoeld voor opbouwmontage. De kast heeft een deksel als afdekking en is niet afsluitbaar en niet voorzien van een transparant deksel. De aansluitwijze is met schroefklemmen en de beveiliging is aangeduid als installatie-/aardlekautomaat met uitschakelkarakteristiek B en een nominaal afschakelvermogen van 10 kA volgens EN 60898 bij 230 V.
De PV-uitbreidingskast heeft een breedte van 110 mm, hoogte van 220 mm en diepte van 95 mm, met een inbouwhoogte van 45 mm en een inbouwbreedte van 210 mm. De beschermingsgraad is IP3X. De kast heeft 1 rij, een breedte van 6 module-eenheden en 1 uitgaande lijn. De kleur is zwart met RAL-nummer 9005.
Kenmerken op een rij
PV-uitbreidingskast Systeem 55 voor 1-fase met 2 groepen totaal
Opbouwmontage met kunststof behuizing en deksel als afdekking
Aansluitwijze via schroefklemmen, beveiliging installatie-/aardlekautomaat
Afmetingen: breedte 110 mm, hoogte 220 mm, diepte 95 mm
Beschermingsgraad IP3X en breedte 6 module-eenheden (1 rij)
Specificaties
Meer informatie
Aanbouwmogelijkheid
NO
Aansluitwijze
Schroefklem
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
0
Aantal aardlekschakelaars 300 mA
0
Aantal aardlekstroomonderbrekers/AFDD
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
2
Aantal driefasige miniatuurstroomonderbrekers (MCB)
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
1
Aantal fasen
1
Aantal groepen achter aardlekschakelaar
0
Aantal lichtgroepen
0
Aantal polen hoofdschakelaar
0
Aantal rijen
1
Aantal uitgaande lijnen
1
Aardlekschakelaar op de voeding (RCD)
NO
Afsluitbaar
NO
Bescherming hoofdschakelaar
NO
Beschermingsgraad (IP)
IP3X
Beveiliging
Installatie-/aardlekautomaat
Breedte in module-eenheden
6
Breedte
110 mm
Diepte
95 mm
Dubbele aardlekzekering (2 x RCD)
NO
Geschikt voor data
NO
Hoge afschermingsgraad (High-integrity)
NO
Hoofdschakelaar - nom. stroom
A
Hoogte
220 mm
Inbouwbreedte
210 mm
Inbouwdiepte
mm
Inbouwhoogte
45 mm
Kleur
Zwart
Kookgroep geschikt als krachtgroep
NO
Kookgroep
Geen
Materiaal behuizing
Kunststof
Met beltransformator
NO
Met contactdoos
NO
Met meter
NO
Met N-verbreekslede
NO
Met transparant deksel
NO
Montagewijze
Opbouw
Nom. afschakelvermogen Icn EN 60898 bij 230 V
10 kA
Opgenomen vermogen
W
Overspanningsbeveiliging
NO
PV-ready
YES
RAL-nummer
9005
Soort afdekking
Deksel
Totaal aantal groepen
2
Type sluiting
Overig
Uitgaande verbindingen met connectors voor insteekbare gebouwinstallatie
