3-polige lastscheider voor frontmontage met 100 A stroom, 690 V spanning en schroefaansluiting. De schakelaar heeft een IP65 front en een vermogen van 55 kW bij 400 V.

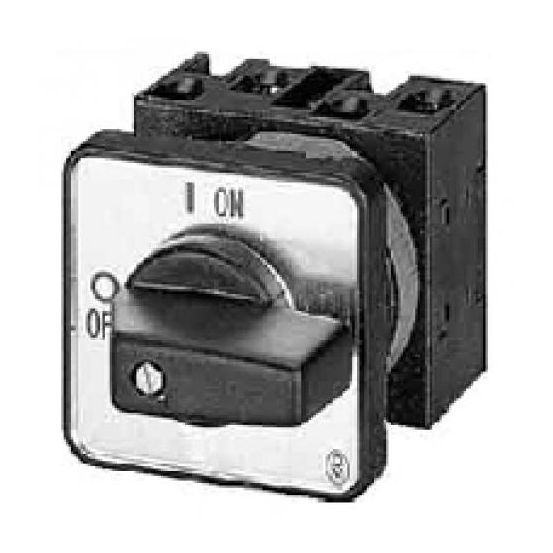

De Eaton P3-100/E lastscheider is een inbouwapparaat met aan/uit-functie, ontworpen als 3-polige schakelaar met een nominale continustroom van 100 A en bediening via een zwarte draaigreep aan de frontzijde.
Belangrijkste kenmerken
Deze Eaton P3-100/E lastscheider is een inbouwapparaat met vaste inbouwtechniek en een 3-polige uitvoering. De schakelaar heeft één schakelaar en wordt bediend met een korte draaigreep in de kleur zwart. De aansluitwijze van het hoofdstroomcircuit is uitgevoerd met schroefaansluiting.
De lastscheider is geschikt voor frontmontage in een 4-gats configuratie en niet voor centrale frontmontage, verdelerinbouw, tussenbouw of vloermontage. De frontzijde heeft een beschermingsgraad van IP65 en een NEMA-beschermingsgraad 12. De nominale continustroom Iu bedraagt 100 A, met een maximale nominale bedrijfsspanning bij AC van 690 V.
Bij 400 V beschikt de schakelaar over een nominaal vermogen AC-23 van 55 kW en een nominaal vermogen bij AC-3 van 37 kW. Het schakelvermogen bij 400 V is 55 kW. De toegelaten korte-duurstroom Icw is 2 kA en de voorwaardelijke nominale kortsluitstroom Iq is 80 kA. De behuizing is van kunststof, in zwarte kleur, met afmetingen van circa 90 mm breedte, 90 mm hoogte en 100 mm diepte.
Kenmerken op een rij
Inbouwapparaat vaste inbouwtechniek, geschikt voor frontmontage 4-gats
3-polige lastscheider met één schakelaar en schroefaansluiting
Nominale continustroom Iu 100 A, max. nominale bedrijfsspanning 690 V AC
