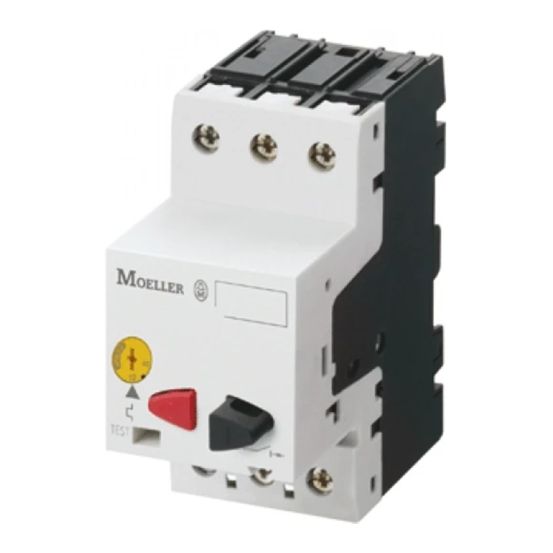

De Eaton PKZ motorbeveiligingsschakelaar PKZM01-12 is een inbouwapparaat uit de PKZ-serie met druktoetsbediening en een instelbaar overbelastingsbereik van 8 tot 12 A.
Belangrijkste kenmerken
Deze Eaton PKZM01-12 motorbeveiligingsschakelaar is ontworpen als inbouwapparaat met vaste inbouwtechniek. Het apparaat is uitgevoerd met een druktoets als bedieningselement en heeft een schroefaansluiting voor het hoofdstroomcircuit. De nominale continustroom bedraagt 12 A, met een instelbereik voor de overbelastingsbeveiliging van 8 tot 12 A.
De schakelaar werkt op een bedrijfsspanning van 440 V en maakt gebruik van thermomagnetische uitschakeltechniek. Hij is faseuitvalgevoelig en biedt een instelbereik voor onvertraagde kortsluitbeveiliging van 186 A. Het nominale afschakelvermogen Icu bij 400 V AC is 50 kA. Daarnaast zijn de nominale vermogens bij AC-3 3 kW bij 230 V en 5,5 kW bij 400 V.
De motorbeveiligingsschakelaar heeft een beschermingsgraad van IP20 en is uitgevoerd als 3-polig apparaat. De afmetingen bedragen 93 x 90 x 45 mm (diepte x hoogte x breedte). Het verliesvermogen is gespecificeerd op 6,64 W.
