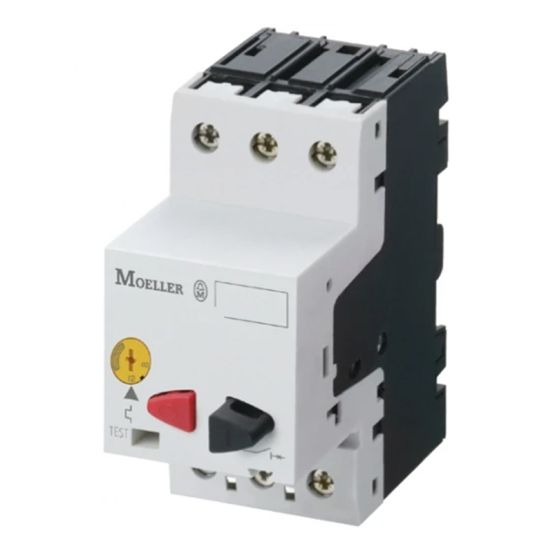

De Eaton PKZ motorbeveiligingsschakelaar PKZM01-4 is een inbouwapparaat met druktoetsbediening en een instelbaar overbelastingsbereik van 2,5 tot 4 A, geschikt voor het beveiligen van motoren binnen deze stroomrange.
Belangrijkste kenmerken
De Eaton Moeller PKZ motorbeveiligingsschakelaar PKZM01-4 is een 3-polige motorbeveiligingsschakelaar met een instelbereik voor overbelastingsbeveiliging van 2,5 tot 4 A en een nominale continustroom Iu van 4 A. Hij maakt gebruik van thermomagnetische uitschakeltechniek en wordt bediend via een druktoets.
Het apparaat is uitgevoerd als inbouwapparaat met vaste inbouwtechniek en heeft schroefaansluitingen voor het hoofdstroomcircuit. De schakelaar is faseuitvalgevoelig en biedt een nominaal afschakelvermogen Icu van 50 kA bij 400 V AC. De nominale vermogens bedragen 0,75 kW bij AC-3, 230 V en 1,5 kW bij AC-3, 400 V.
Met een beschermingsgraad IP20 en compacte afmetingen van 93 x 90 x 45 mm (diepte x hoogte x breedte) past de PKZM01-4 in diverse industriële installaties. Het verliesvermogen bedraagt 5,33 W en het bedrijfs- c.q. meetspanningsbereik is opgegeven als 440 V.
Kenmerken op een rij
Instelbereik overbelastingsbeveiliging: 2,5 - 4 A
Thermomagnetische uitschakeltechniek met druktoetsbediening
