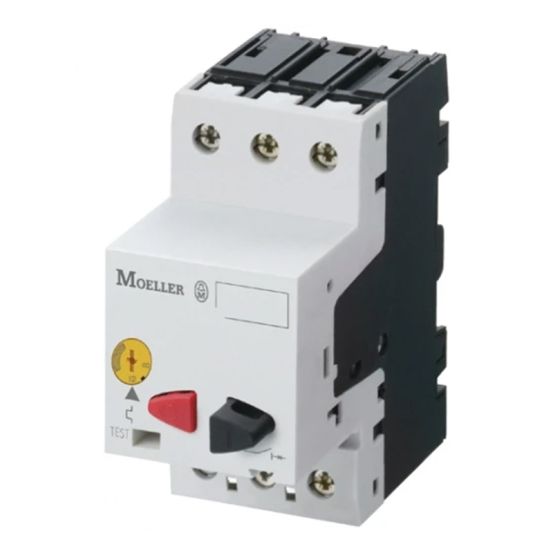

De Eaton PKZ motorbeveiligingsschakelaar PKZM01-0,63 is een inbouwapparaat met vaste inbouwtechniek, ontworpen voor motorbeveiliging in het instelbereik van 0,4 tot 0,63 A.
Belangrijkste kenmerken
Deze Eaton PKZ motorbeveiligingsschakelaar PKZM01-0,63 is een 3-polige schakelaar met een nominale continustroom Iu van 0,63 A. Het instelbereik voor de overbelastingsbeveiliging ligt tussen 0,4 en 0,63 A, met een onvertraagde kortsluitbeveiliging ingesteld op 9,8 A. De uitschakeltechniek is thermomagnetisch.
De schakelaar is faseuitvalgevoelig en heeft een nominale afschakelvermogen Icu van 50 kA bij 400 V AC. De bedrijfsspanning (meetspanning) bedraagt 440 V. De aansluitwijze van het hoofdstroomcircuit is uitgevoerd met schroefaansluitingen en het bedieningselement is een druktoets.
De motorbeveiligingsschakelaar heeft een beschermingsgraad IP20 en is uitgevoerd als inbouwapparaat met vaste inbouwtechniek. De afmetingen zijn 93 x 90 x 45 mm (diepte x hoogte x breedte) en het verliesvermogen bedraagt 5,16 W. Het nominale vermogen bij AC-3 bedraagt 0,09 kW bij 230 V en 0,12 kW bij 400 V.
Kenmerken op een rij
Instelbereik overbelastingsbeveiliging: 0,4 - 0,63 A
Nominale continustroom Iu: 0,63 A
Uitschakeltechniek: thermomagnetisch
Nominaal afschakelvermogen Icu bij 400 V AC: 50 kA
