Eaton Moeller PKZ - Motorbeveiligingsschakelaar PKZM01-1

Fabrikantnr:

278479 | 4015082784799

Eaton Moeller PKZ Motorbeveiligingsschakelaar PKZM00,63

Beschikbaar in 32 varianten:

3-polige thermomagnetische motorbeveiligingsschakelaar met 4A continustroom, instelbereik 2,5-4A en schroefaansluiting. Geschikt voor 690V met IP20-bescherming en draaiknop.
78,43 64,82
Driepolige motorbeveiligingsschakelaar met thermomagnetische uitschakeling en instelbereik van 4 tot 6,3 A. Voorzien van schroefaansluitingen en IP20-bescherming.
78,43 64,82
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, 10A continustroom en 6,3-10A instelbereik. Voorzien van draaiknop, schroefaansluiting en IP20-bescherming.
91,15 75,33
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, instelbereik 10-16A en IP20. Geschikt voor 7,5kW bij 400V, met draaiknop en schroefaansluitingen.
91,15 75,33
3-polige thermomagnetische motorbeveiligingsschakelaar met 25A continustroom, instelbereik 20-25A en 50kA afschakelvermogen bij 400V.
96,69 79,91
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, instelbereik 1,6-2,5 A en schroefaansluiting. Geschikt voor 0,75 kW bij 400 V met IP20-bescherming.
78,43 64,82
3-polige motorbeveiligingsschakelaar met druktoetsbediening, instelbereik 1,6-2,5 A en thermomagnetische uitschakeling.
61,60 50,91
3-polige motorbeveiligingsschakelaar met draaiknop, thermomagnetische uitschakeling en een instelbereik van 0,63 tot 1 A. Geschikt voor 690 V met schroefaansluiting en IP20.
66,80 55,21
Driefasige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, 1-1,6 A instelbereik en 690 V spanning. Voorzien van draaiknop, schroefaansluiting en IP20-bescherming.
72,01 59,51
3-polige motorbeveiligingsschakelaar met druktoetsbediening, thermomagnetische uitschakeling en een instelbereik van 2,5 tot 4 A.
61,60 50,91
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, instelbereik 0,63-1 A en 50 kA afschakelvermogen. Inbouwapparaat met druktoets en IP20-bescherming.
65,28 53,95
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, 20A continustroom en 16-20A instelbereik.
85,71 70,83
3-polige motorbeveiligingsschakelaar met druktoetsbediening, een instelbereik van 10 tot 16 A en thermomagnetische uitschakeltechniek. Geschikt voor inbouw met IP20-bescherming.
82,25 67,98
Driepolige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, instelbereik 6,3-10 A en schroefaansluitingen. Geschikt voor 2,2 kW bij 230 V en 4 kW bij 400 V (IP20).
82,25 67,98
Driepolige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, instelbereik 1-1,6 A en schroefaansluiting. Geschikt voor 0,55 kW bij 400 V met IP20-bescherming.
61,60 50,91
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, een instelbereik van 0,4 tot 0,63 A en een nominale stroom van 0,63 A.
64,21 53,07
3-polige motorbeveiligingsschakelaar met druktoetsbediening, thermomagnetische uitschakeling en instelbereik 8-12 A. Geschikt voor 5,5 kW bij 400 V met IP65-bescherming.
101,69 84,04
3-polige motorbeveiligingsschakelaar met elektronische uitschakeltechniek, instelbereik van 4 tot 6,3 A en schroefaansluitingen. Geschikt voor DIN-rail montage en IP20-bescherming.
73,86 61,04
3-polige thermomagnetische motorbeveiligingsschakelaar met een instelbereik van 0,4 tot 0,63 A.
64,85 53,60
3-polige motorbeveiligingsschakelaar met een instelbereik van 2,4 tot 4 A en 4 A nominale stroom.
73,86 61,04
3-polige motorbeveiligingsschakelaar in behuizing met druktoetsbediening, instelbereik 10-16 A en thermomagnetische uitschakeltechniek. Het toestel heeft beschermingsgraad IP65.
101,69 84,04
3-polige thermomagnetische motorbeveiligingsschakelaar met instelbereik 0,25-0,4 A en 690 V bedrijfsspanning. Inbouwapparaat met draaiknop, schroefaansluiting en IP20-bescherming.
60,09 49,66
3-polige motorbeveiligingsschakelaar met een instelbereik van 16 tot 20 A en 50 kA afschakelvermogen. Voorzien van schroefaansluiting, draaiknop, tripcontact en DIN-rail montage.
92,86 76,74
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, instelbereik 0,16-0,25 A en 690 V bedrijfsspanning.
60,09 49,66
3-polige thermomagnetische motorbeveiligingsschakelaar met een instelbereik van 0,25 tot 0,4 A en 440 V bedrijfsspanning. Voorzien van schroefaansluiting en IP20-bescherming.
58,86 48,64
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeltechniek, 32 A continustroom en 25-32 A instelbereik.
124,44 102,84
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, 20A continustroom en 16-20A instelbereik. Voorzien van schroefaansluiting, IP20-bescherming en draaiknop.
90,60 74,88
3-polige motorbeveiligingsschakelaar voor 690V met een instelbereik van 6,3 tot 10A.
86,14 71,19
Motorbeveiligingsschakelaar met druktoetsbediening en thermomagnetische uitschakeling voor 4-6,3 A. Geschikt voor 1,1 kW bij 230 V en 2,2 kW bij 400 V met IP20-schroefaansluiting.
61,60 50,91
3-polige motorbeveiligingsschakelaar met draaiknop, 12 A continustroom en instelbereik 8-12 A.
84,04 69,45
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, 12 A nominale stroom en een instelbereik van 8 tot 12 A.
82,25 67,98
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, een instelbereik van 0,1 tot 0,16 A en schroefaansluiting. Geschikt voor 690 V met IP20-beschermingsgraad.
60,09 49,66

3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, instelbereik 0,63-1 A en 50 kA afschakelvermogen. Inbouwapparaat met druktoets en IP20-bescherming.

Verpakt per 1 stuk

Meer informatie

65,28 53,95

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

14 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

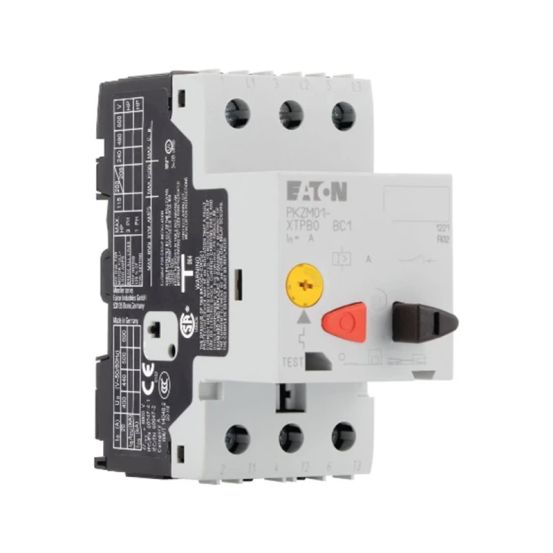

De Eaton PKZ motorbeveiligingsschakelaar PKZM01-1 is een inbouwapparaat uit de PKZ-serie, ontworpen voor motorbeveiliging met een instelbaar overbelastingsbereik van 0,63 tot 1 A.

Belangrijkste kenmerken

Deze Eaton PKZM01-1 motorbeveiligingsschakelaar is 3-polig uitgevoerd en heeft een nominale continustroom Iu van 1 A. Het instelbereik van de overbelastingsbeveiliging loopt van 0,63 tot 1 A, met een onvertraagde kortsluitbeveiliging van 15,5 A. De schakelaar maakt gebruik van thermomagnetische uitschakeltechniek en is faseuitvalgevoelig.

De PKZM01-1 is uitgevoerd als inbouwapparaat met vaste inbouwtechniek en heeft een druktoets als bedieningselement. De hoofdstroomaansluitingen zijn uitgevoerd met schroefaansluitingen. De afmetingen bedragen circa 93 x 90 x 45 mm (diepte x hoogte x breedte), met een beschermingsgraad van IP20.

De motorbeveiligingsschakelaar biedt een nominaal vermogen van 0,12 kW bij AC-3, 230 V en 0,25 kW bij AC-3, 400 V. Het nominale afschakelvermogen Icu bij 400 V AC bedraagt 50 kA. Het verliesvermogen is gespecificeerd op 5,33 W en de bedrijfsspanning (meetspanning) is opgegeven als 440 V.

Kenmerken op een rij

Instelbereik overbelastingsbeveiliging: 0,63 - 1 A
3-polige uitvoering met nominale continustroom Iu van 1 A
Thermomagnetische uitschakeltechniek en faseuitvalgevoelig
Inbouwapparaat vaste inbouwtechniek met druktoetsbediening
Nom. afschakelvermogen Icu bij 400 V AC: 50 kA (IP20, 93 x 90 x 45 mm)

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal polen	3
Apparaatbouwvorm	Inbouwapparaat vaste inb. techniek
Bedrijfsspanning (meetspanning)	440 V
Beschermingsgraad (IP)	IP20
Breedte	45 mm
Diepte	93 mm
Faseuitvalgevoelig	Ja
Hoogte	90 mm
Instelbereik onvertraagde kortsluitbeveiliging	15.5 A
Instelbereik overbelastingsbeveiliging	0.63-1 A
Met geïntegreerd hulpcontact	Nee
Met geïntegreerde onderspanningsspoel	Nee
Met thermische beveiliging	Nee
Nominale afschakelvermogen Icu bij 400 V, AC	50 kA
Nominale continustroom Lu	1 A
Nominale vermogen bij AC-3, 230 V	0.12 kW
Nominale vermogen bij AC-3, 400 V	0.25 kW
Uitschakeltechniek	Thermomagnetisch
Uitvoering van het bedieningselement	Druktoets
Vaak gebruikte artikelnummers	10069653 \| 2700385675 \| 3057197
Verliesvermogen	5.33 W
