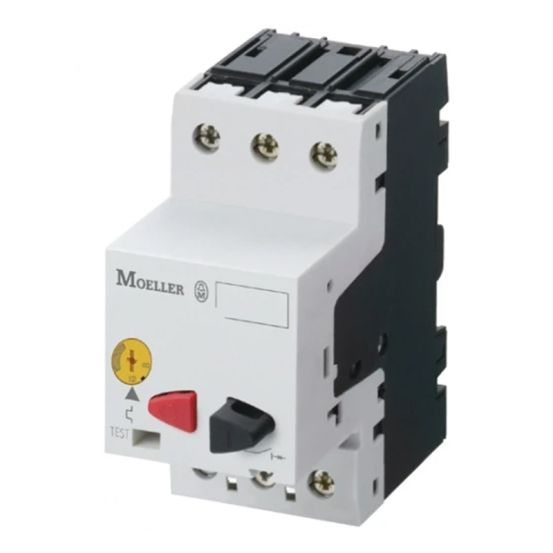

De Eaton PKZ motorbeveiligingsschakelaar PKZM01-2,5 is een inbouwapparaat uit de PKZ-serie, ontworpen als motorbeveiligingsschakelaar met een instelbaar overbelastingsbereik van 1,6 tot 2,5 A.
Belangrijkste kenmerken
Deze Eaton Moeller PKZ motorbeveiligingsschakelaar PKZM01-2,5 is een 3-polige motorbeveiligingsschakelaar met druktoetsbediening. Het instelbereik voor de overbelastingsbeveiliging loopt van 1,6 tot 2,5 A, met een nominale continustroom van 2,5 A. De schakelaar maakt gebruik van thermomagnetische uitschakeltechniek en is faseuitvalgevoelig.
De PKZM01-2,5 is uitgevoerd als inbouwapparaat met vaste inbouwtechniek en heeft schroefaansluitingen voor het hoofdstroomcircuit. Het apparaat heeft een nominale afschakelvermogen Icu van 50 kA bij 400 V AC en is geschikt voor een nominale motorvermogen van 0,37 kW bij AC-3, 230 V en 0,75 kW bij AC-3, 400 V. De beschermingsgraad is IP20.
Met afmetingen van 93 x 90 x 45 mm (diepte x hoogte x breedte) en een verliesvermogen van 5,16 W biedt deze motorbeveiligingsschakelaar compacte afmetingen in combinatie met duidelijke elektrische specificaties.
Kenmerken op een rij
Instelbereik overbelastingsbeveiliging: 1,6 - 2,5 A
Thermomagnetische uitschakeltechniek en faseuitvalgevoelig
3-polige uitvoering met schroefaansluiting voor het hoofdstroomcircuit
Nominaal afschakelvermogen Icu bij 400 V AC: 50 kA
Afmetingen (dxhxb): 93 x 90 x 45 mm, beschermingsgraad IP20
