6-polige nokkenschakelaar voor frontinbouw met 20A stroom, 5,5kW vermogen bij 400V en 690V bedrijfsspanning. Voorzien van een zwarte draaigreep en IP65 frontbescherming.

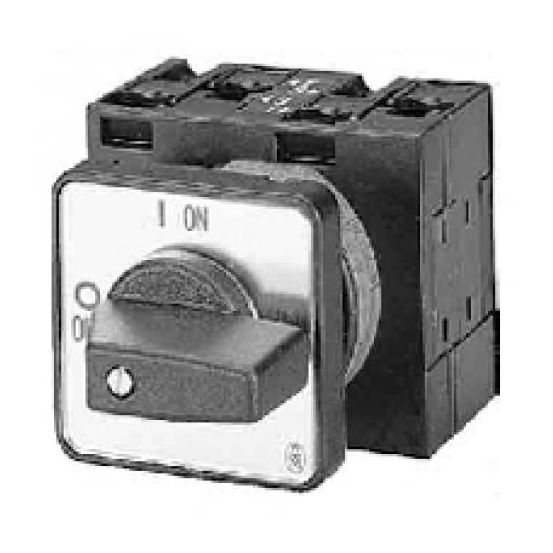

De Eaton Moeller T0-3-8342/E is een 6-polige nokkenschakelaar/lastscheider voor frontinbouw, met een nominale stroom van 20 A en een zwarte bedieningselement, geschikt voor toepassingen tot 690 V.
Belangrijkste kenmerken
Deze Eaton Moeller T0-3-8342/E nokkenschakelaar uit de T-serie is ontworpen als inbouwapparaat met vaste inbouwtechniek. De schakelaar functioneert als aan-uitschakelaar/uitschakelaar en lastscheider met één schakelaar en 6 polen, en heeft een nominale continustroom Iu van 20 A. Bij 400 V biedt hij een nominaal vermogen van 5,5 kW in AC-23 en AC-3 bedrijf.
De schakelaar is geschikt voor frontmontage in 4-gats uitvoering en heeft compacte afmetingen van 48 mm breedte, 48 mm hoogte en 95 mm diepte. Aan de voorzijde is de beschermingsgraad IP65 van toepassing, met NEMA 12, zodat het front tegen invloeden volgens deze classificaties beschermd is. De maximale nominale bedrijfsspanning bij AC bedraagt 690 V, met een voorwaardelijke nominale kortsluitstroom Iq van 6 kA en een toegelaten korte-duur stroom Icw van 0,32 kA.
De bediening gebeurt via een korte draaigreep/knevelgreep in de kleur zwart. De hoofdstroomaansluitingen zijn uitgevoerd met schroefaansluitingen. De schakelaar is niet vergrendelbaar, niet uitgevoerd als noodstop-, hoofd-, veiligheids- of werkschakelaar en heeft geen hulpcontacten, motoraandrijving of uitschakelspoel. Het apparaat wordt geleverd als inbouwapparaat vaste inbouwtechniek, met behuizing van kunststof en een zwarte bedieningselementkleur.
Kenmerken op een rij
6-polige nokkenschakelaar/lastscheider met 1 schakelaar en aan/uit-functie
Nominale continustroom Iu 20 A, nominaal vermogen 5,5 kW bij 400 V (AC-23 en AC-3)
Frontbeschermingsgraad IP65 en NEMA 12, maximale bedrijfsspanning AC 690 V
Inbouwapparaat met vaste inbouwtechniek, geschikt voor frontmontage 4-gats (48 × 48 × 95 mm)
Zwart bedieningselement met korte draaigreep/knevelgreep en schroefaansluitingen in het hoofdstroomcircuit
